450 ICP-Programmierung
5.15
K
o
nt
ur
en
der
YZ-Ebene

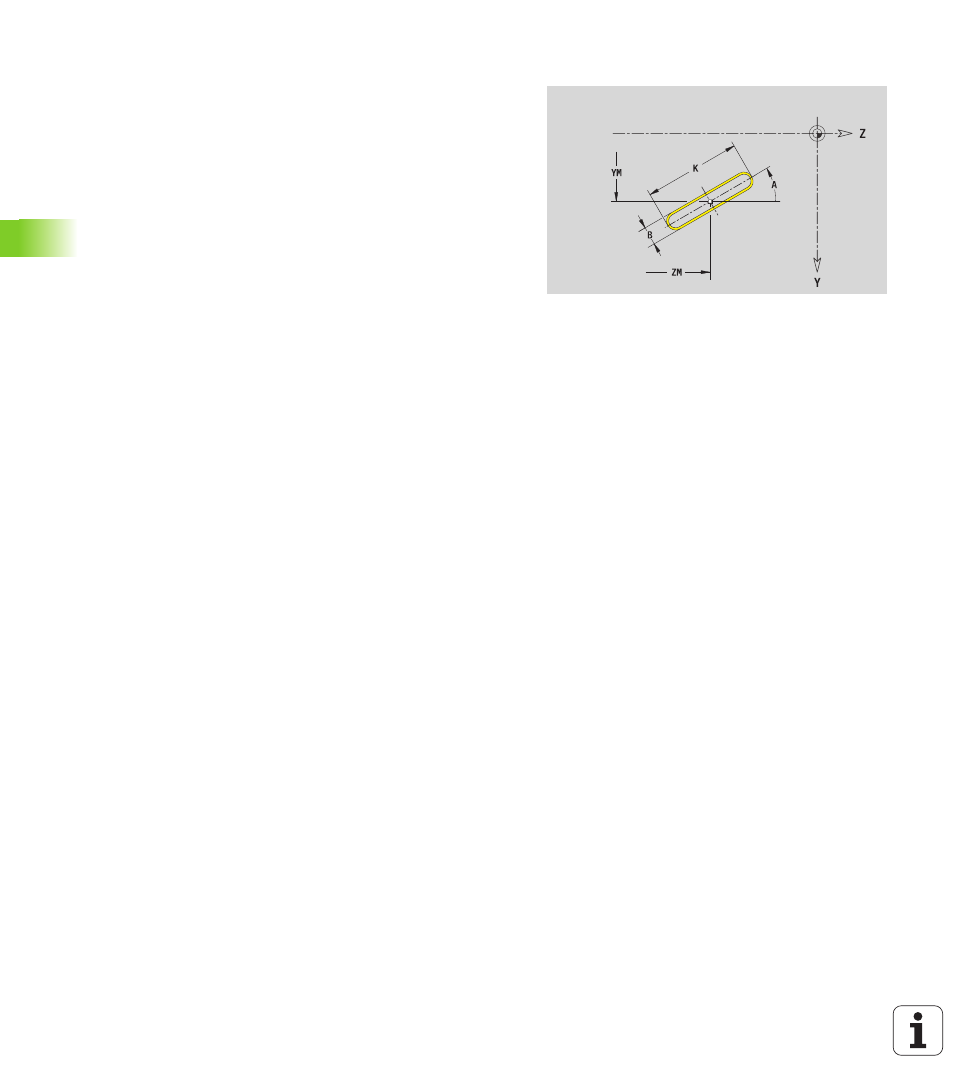

Lineare Nut YZ-Ebene
Den Bezugsdurchmesser XR können Sie mit der Funktion
„Referenzebene wählen“ ermitteln (siehe Seite 404).
ICP generiert:
 die Abschnittskennung MANTEL_Y mit den Parametern
Bezugsdurchmesser und Spindelwinkel. Bei geschachtelten
Konturen entfällt die Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe.
 ein G381 mit den Parametern der Figur.
 ein G309.
Referenzdaten YZ-Ebene
ID
Konturname
PT Frästiefe
C Spindelwinkel
XR Bezugsdurchmesser
Parameter Figur
YM, ZM
Figurmittelpunkt
A Lagewinkel (Bezug: X-Achse)
K Länge
B Breite
