HEIDENHAIN MANUALplus 620 225
4.5
St
ec
hzyklen
Zyklusausführung
1 errechnet die Schnittaufteilung
2 stellt vom Startpunkt aus für den ersten Schnitt zu
3 sticht ein (Stechbearbeitung)
4 zerspant rechtwinklig zur Stechrichtung (Drehbearbeitung)
5 wiederholt 3...4, bis Endpunkt X2, Z2 erreicht ist
6 fährt achsparallel zum Startpunkt zurück
7 fährt entsprechend der G14-Einstellung den
Werkzeugwechselpunkt an

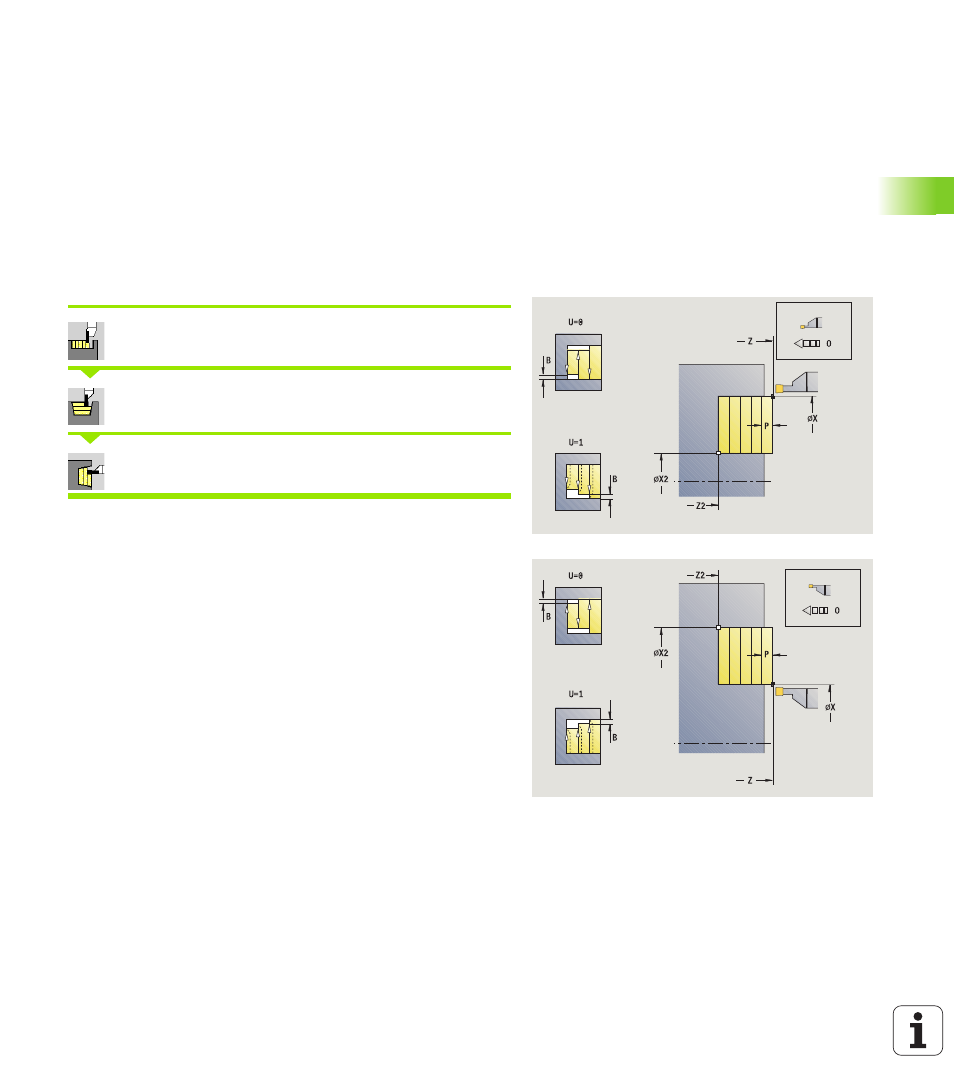

Stechdrehen axial
Stechzyklen wählen
Stechdrehen wählen
Stechdrehen axial wählen
Der Zyklus zerspant das durch Startpunkt und Endpunkt Kontur
beschriebene Rechteck.
Zyklusparameter
X, Z
Startpunkt
X2, Z2 Endpunkt Kontur
P Zustelltiefe: maximale Zustelltiefe
O Einstechvorschub (default: aktiver Vorschub)
B Versatzbreite (default: 0)
U Drehbearbeitung unidirektional (default: 0)
 0: bidirektional
 1: unidirektional
G47 Sicherheitsabstand (siehe Seite 126)
G14 Werkzeugwechselpunkt (siehe Seite 126)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
