478 Werkzeug- und Technologie-Datenbank
7.
1
W
er
kz
eug-D
at
enbank

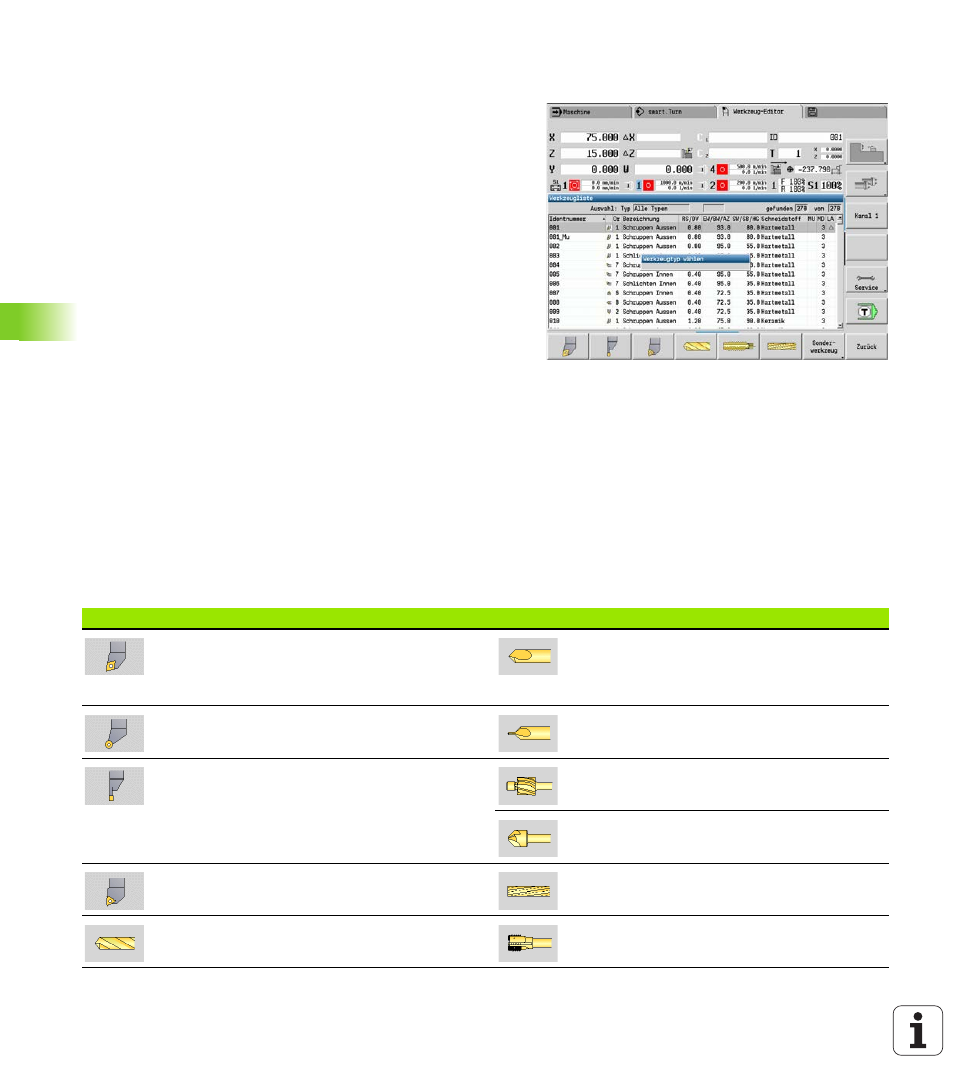

7.1 Werkzeug-Datenbank
Üblicherweise programmieren Sie die Koordinaten der Konturen so,
wie das Werkstück in der Zeichnung vermaßt ist. Damit die
MANUALplus die Schlittenbahn berechnen, die
Schneidenradiuskompensation durchführen und die
Schnittaufteilungen ermitteln kann, müssen Sie die Längenmaße, den
Schneidenradius, den Einstellwinkel, etc. eingeben.
Die MANUALplus speichert bis zu 250 Werkzeugdatensätze, (optional
999) wobei jeder Werkzeugdatensatz mit einer Identnummer (Name)
gekennzeichnet ist. Eine zusätzliche Werkzeugbeschreibung
erleichtert das Wiederfinden der Daten.
In der Betriebsart Maschine stehen Funktionen zur Ermittlung der
Werkzeuglängenmaße zur Verfügung (siehe “Werkzeuge messen”
auf Seite 96).
Die Verschleißkorrekturen werden separat geführt. Dadurch können
Sie jederzeit, auch während der Programmausführung,
Korrekturwerte eingeben.
Sie können den Werkzeugen
einen Schneidstoff zuordnen, mit dem
der Zugriff auf die Technologiedatenbank (Vorschub,
Schnittgeschwindigkeit) möglich ist. Damit erleichtern Sie Ihre
Arbeiten, da Sie die Schnittwerte nur einmal ermitteln und eintragen.
Werkzeugtypen
Schlichter, Bohrer, Stechwerkzeuge, etc. haben sehr unterschiedliche
Formen. Folglich sind die Bezugspunkte zur Ermittlung der
Längenmaße und weitere Werkzeugdaten unterschiedlich.
Die folgende Tabelle gibt Ihnen eine Übersicht der Werkzeugtypen.
Werkzeugtypen Werkzeugtypen
Standard-Drehwerkzeuge (Seite 495)
 Schruppwerkzeuge
 Schlichtwerkzeuge
 NC-Anbohrer (Seite 499)
 Pilzwerkzeuge (Seite 495)  Zentrierer (Seite 500)
Stechwerkzeuge (Seite 496)
 Einstechwerkzeuge
 Abstechwerkzeuge
 Stechdrehwerkzeuge
 Flachsenker (Seite 501)
 Kegelsenker (Seite 502)
 Gewindewerkzeuge (Seite 497)  Standard-Fräswerkzeuge (Seite 504)
 Spiralbohrer (Seite 498)  Gewindefräser (Seite 505)
