Gewindewerkzeuge
Neues Werkzeug wählen
Gewindewerkzeuge wählen

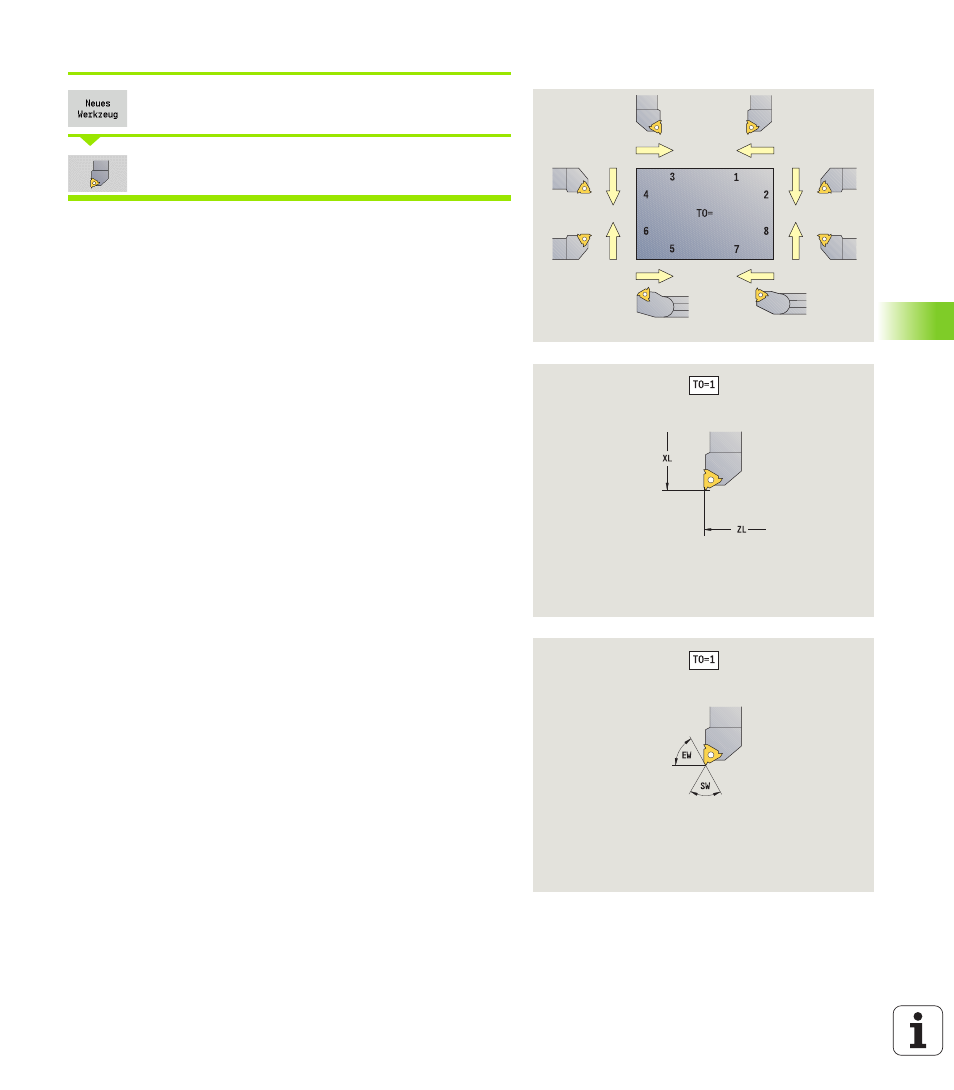

Die Hilfebilder erläutern die Vermaßung der Werkzeuge.
Spezielle Parameter für Gewindewerkzeuge
RS
Schneidenradius
SB Schneidenbreite
EW Einstellwinkel (Bereich: 0° <= EW <= 180°)
SW Spitzenwinkel (Bereich: 0° <= SW <= 180°)
DN Werkzeugbreite
SD Schaftdurchmesser
ET Maximale Eintauchtiefe
NL Nutzbare Länge
weitere Werkzeugparameter: siehe Seite 491
