4.4
Abspanzyklen
Beispiele Abspanzyklen

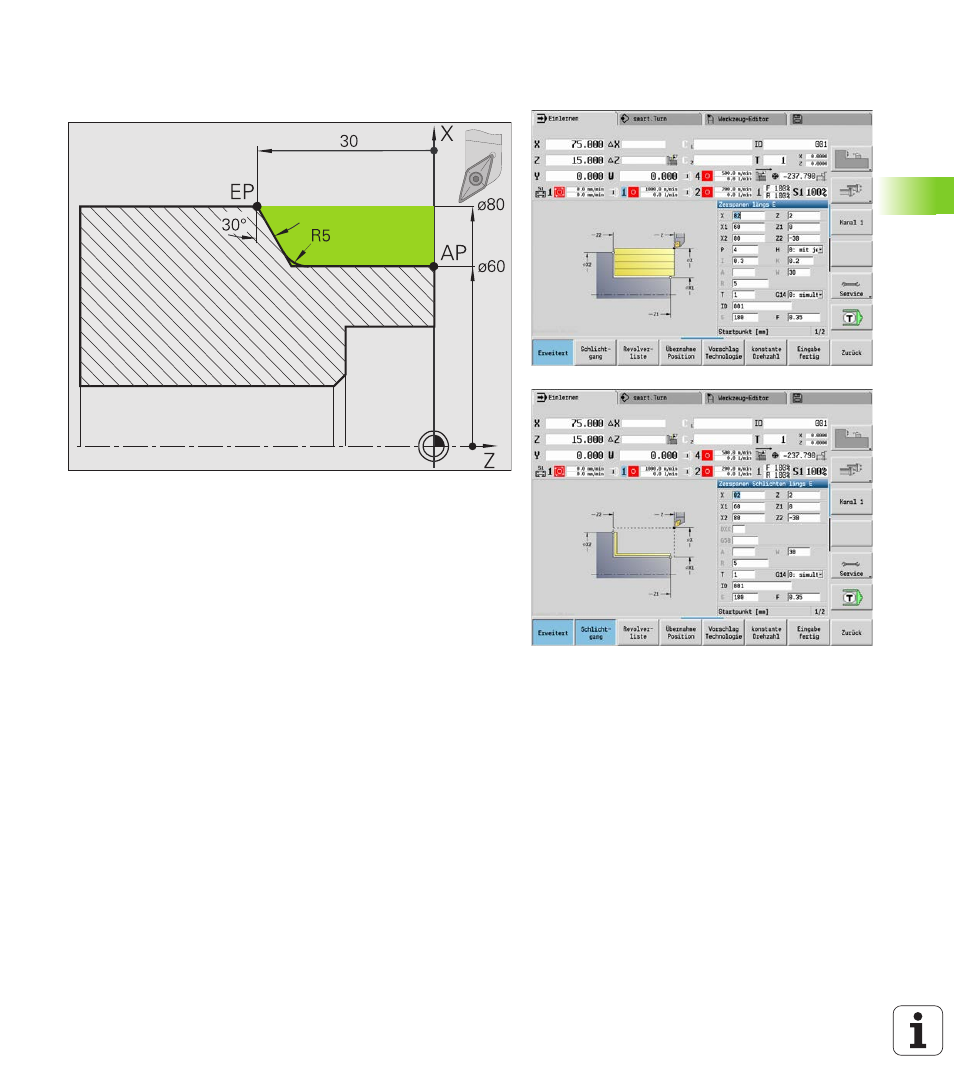

Schruppen und Schlichten einer Außenkontur
Der markierte Bereich von
AP (Anfangspunkt Kontur) bis EP (Endpunkt
Kontur) wird mit
Zerspanen längs Erweitert unter Berücksichtigung
der Aufmaße geschruppt. Im nächsten Schritt wird dieser
Konturabschnitt mit
Zerspanen längs Erweitert geschlichtet.
Der „erweiterte Modus“ erstellt sowohl die Rundung als auch die
Schräge am Konturende.
Die Parameter
Anfangspunkt Kontur X1, Z1 und Endpunkt Kontur X2,
Z2 sind maßgebend für die Zerspanungs- und Zustellrichtung – hier
Außenbearbeitung und Zustellung „in Richtung –X“.
Werkzeugdaten
Drehwerkzeug (für Außenbearbeitung)
TO = 1 – Werkzeugorientierung
A = 93° – Einstellwinkel
B = 55° – Spitzenwinkel
