370 ICP-Programmierung
5.4
ICP
-K
ont
ur
en
erst
ellen

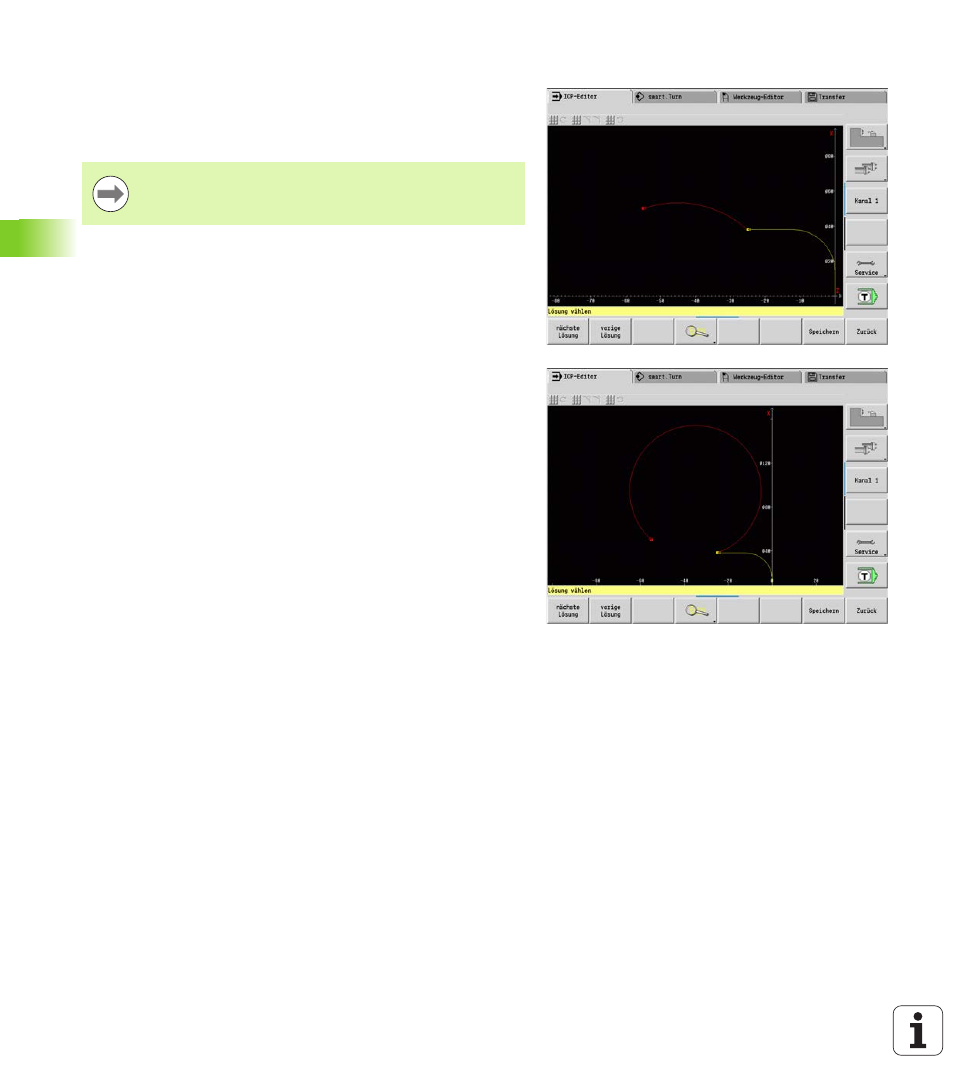

Lösungsauswahl
Ergeben sich bei der Berechnung ungelöster Konturelemente
mehrere Lösungsmöglichkeiten, sichten Sie mit den Softkeys
nächste
Lösung / vorige Lösung die mathematisch möglichen Lösungen. Die
richtige Lösung bestätigen Sie per Softkey.
Farben bei der Konturdarstellung
Gelöste, ungelöste, oder selektierte Konturelemente sowie
selektierte Konturecken und Restkonturen werden in
unterschiedlichen Farben dargestellt. (Die Selektion von
Konturelementen/Konturecken und Restkonturen sind bei dem
Ändern von ICP-Konturen von Bedeutung).
Farben:
 weiß: Rohteilkontur, Hilfsrohteilkontur
 gelb: Fertigteilkonturen (Drehkonturen, Konturen für die C- und Y-
Achsbearbeitung)
 blau: Hilfskonturen
 grau: für ungelöste oder fehlerhafte, aber darstellbare Elemente
 rot: selektierte Lösung, selektiertes Element oder selektierte Ecke
Sind beim Verlassen des Editiermodus ungelöste
Konturelemente vorhanden, fragt die MANUALplus, ob
diese Elemente verworfen werden sollen.
