194 Zyklen-Programmierung
4.4
Abspanzyklen

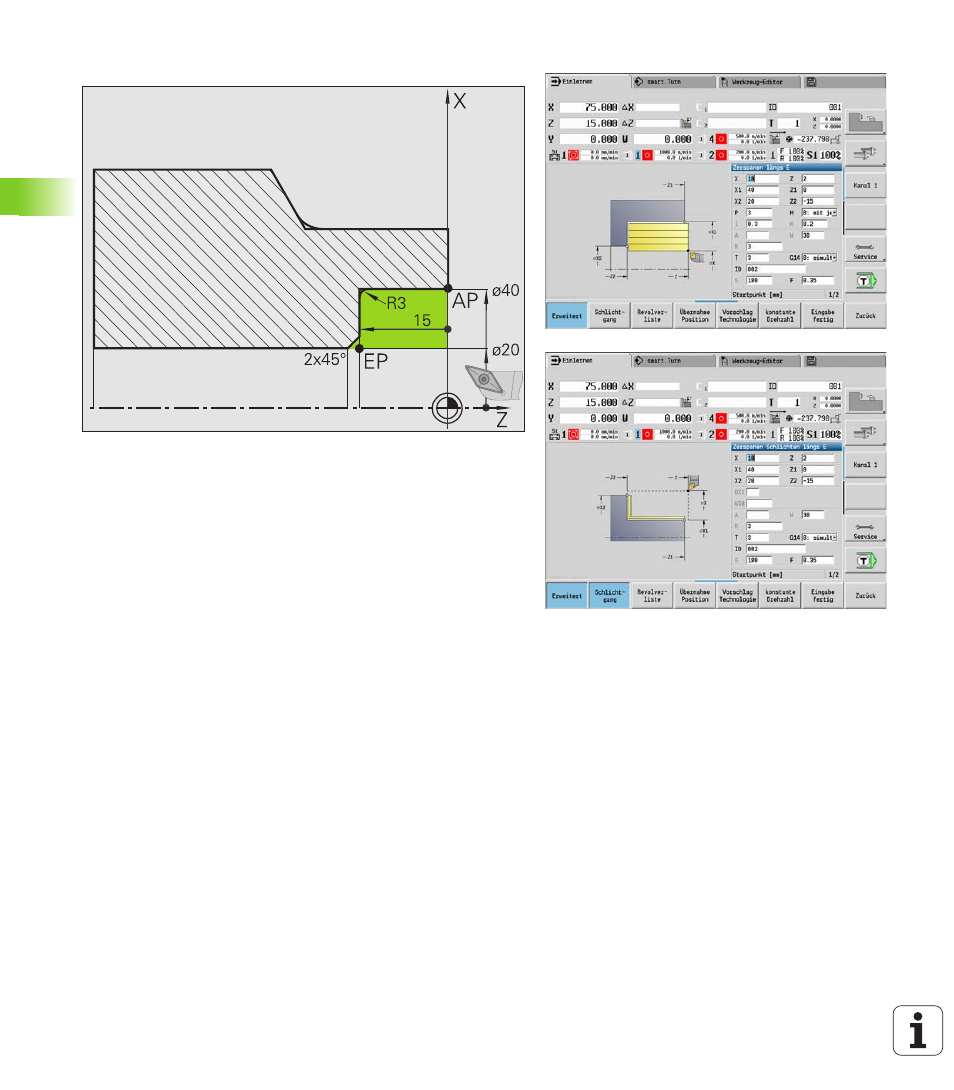

Schruppen und Schlichten einer Innenkontur
Der markierte Bereich von AP (Anfangspunkt Kontur) bis EP (Endpunkt
Kontur) wird mit Zerspanen längs Erweitert unter Berücksichtigung
der Aufmaße geschruppt. Im nächsten Schritt wird dieser
Konturabschnitt mit
Zerspanen längs Erweitert geschlichtet.
Der „erweiterte Modus“ erstellt sowohl die Rundung als auch die
Fase am Konturende.
Die Parameter Anfangspunkt Kontur X1, Z1 und Endpunkt Kontur X2,
Z2 sind maßgebend für die Zerspanungs- und Zustellrichtung – hier
Innenbearbeitung und Zustellung „in Richtung –X“.
Werkzeugdaten
 Drehwerkzeug (für Innenbearbeitung)
 WO = 7 – Werkzeugorientierung
 A = 93° – Einstellwinkel
 B = 55° – Spitzenwinkel
