HEIDENHAIN MANUALplus 620 209
4.5
St
ec
hzyklen

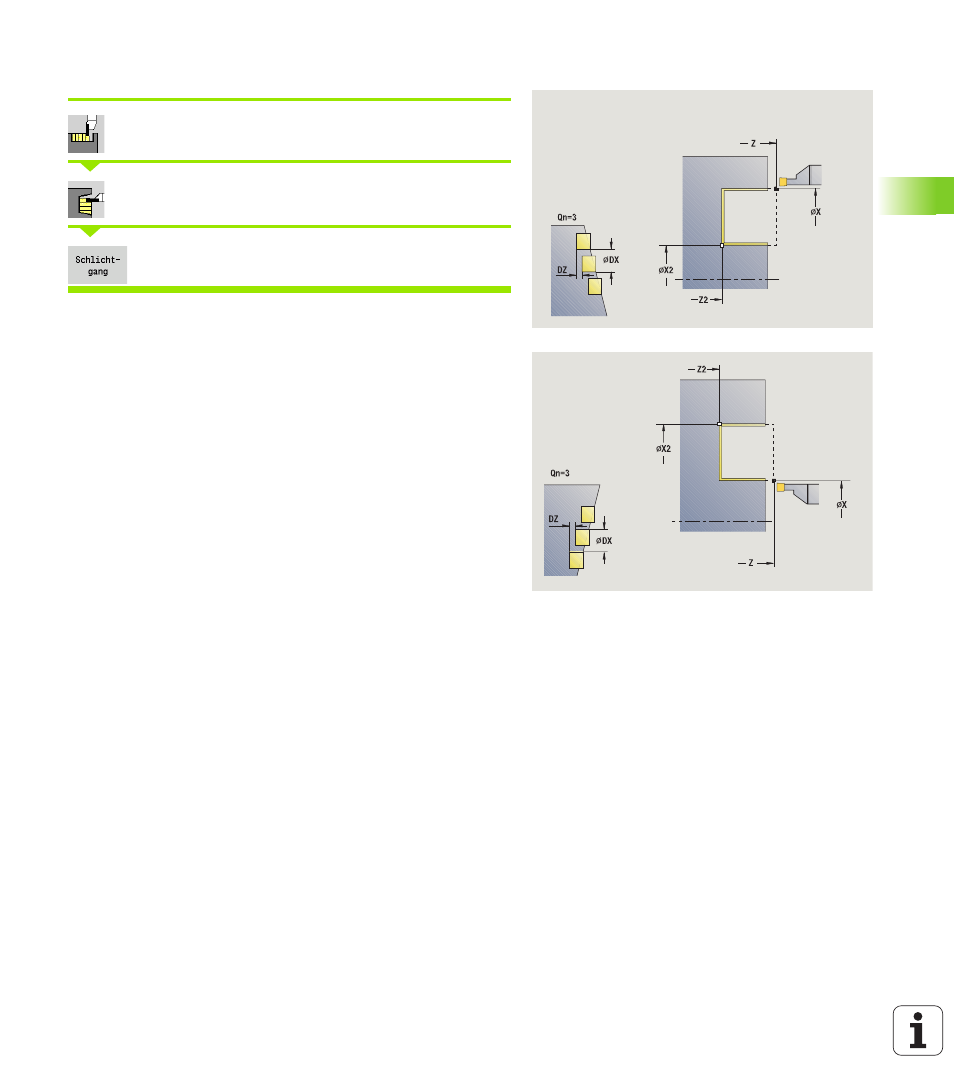

Einstechen axial Schlichten
Stechzyklen wählen
Einstechen axial wählen
Softkey Schlichtgang zuschalten
Der Zyklus schlichtet die in Anzahl Qn definierten Einstiche. Die
Parameter Startpunkt und Endpunkt Kontur definieren den ersten
Einstich (Position, Einstichtiefe und -breite).
Zyklusparameter
X, Z
Startpunkt
X2, Z2 Endpunkt Kontur
Qn Anzahl der Einstichzyklen (default: 1)
DX, DZ Abstand zum Folgeeinstich, relativ zum vorhergehenden
Einstich
G47 Sicherheitsabstand (siehe Seite 126)
G14 Werkzeugwechselpunkt (siehe Seite 126)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
