Abspanzyklen

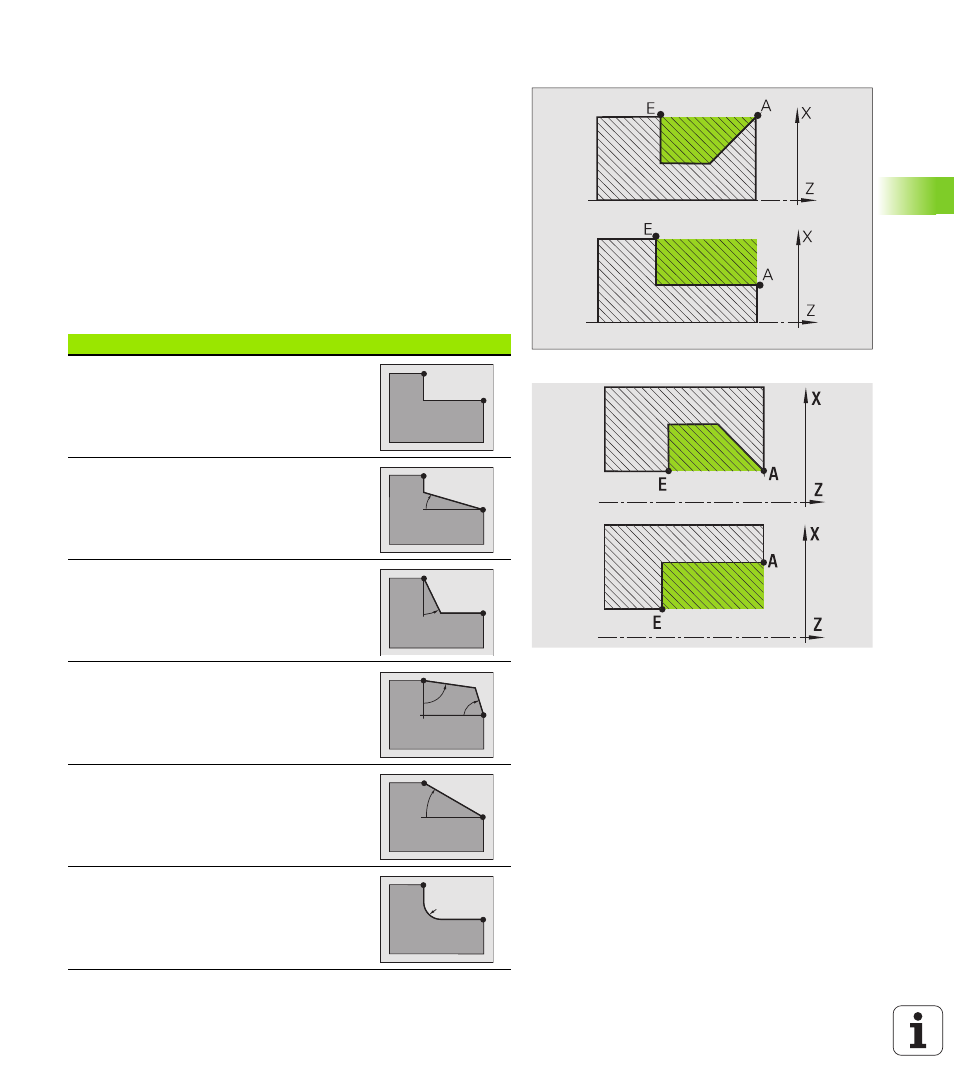

Werkzeugposition
Beachten Sie die Werkzeugposition (Startpunkt X, Z) vor
Zyklusausführung bei erweiterten Abspanzyklen. Die Regeln gelten
für alle Zerspan- und Zustellrichtungen und für Schruppen und
Schlichten (siehe Beispiele für Längszyklen)
 Der Startpunkt darf nicht in dem schraffierten Bereich liegen.
 Der Zerspanungsbereich beginnt ab Startpunkt X, Z, wenn das
Werkzeug „vor“ dem Konturabschnitt steht. Andernfalls wird nur
der definierte Konturabschnitt zerspant.
 Liegt bei einer Innenbearbeitung der Startpunkt X, Z oberhalb der
Drehmitte, wird nur der definierte Konturabschnitt zerspant.
(A = Anfangspunkt Kontur X1, Z1; E = Endpunkt Kontur X2, Z2)
Konturformen
Konturelemente bei Abspanzyklen
Normaler Modus
rechteckigen Bereich zerspanen
Erweiterter Modus
Schräge am Konturanfang
Erweiterter Modus
Schräge am Konturende
Erweiterter Modus
Schrägen am Konturanfang und -ende mit
Winkel > 45°
Erweiterter Modus
Eine Schräge (durch Eingabe von
Anfangspunkt Kontur, Endpunkt Kontur und
Anfangswinkel)
Erweiterter Modus
Verrundung
