372 ICP-Programmierung
5.4
ICP
-K
ont
ur
en
erst
ellen

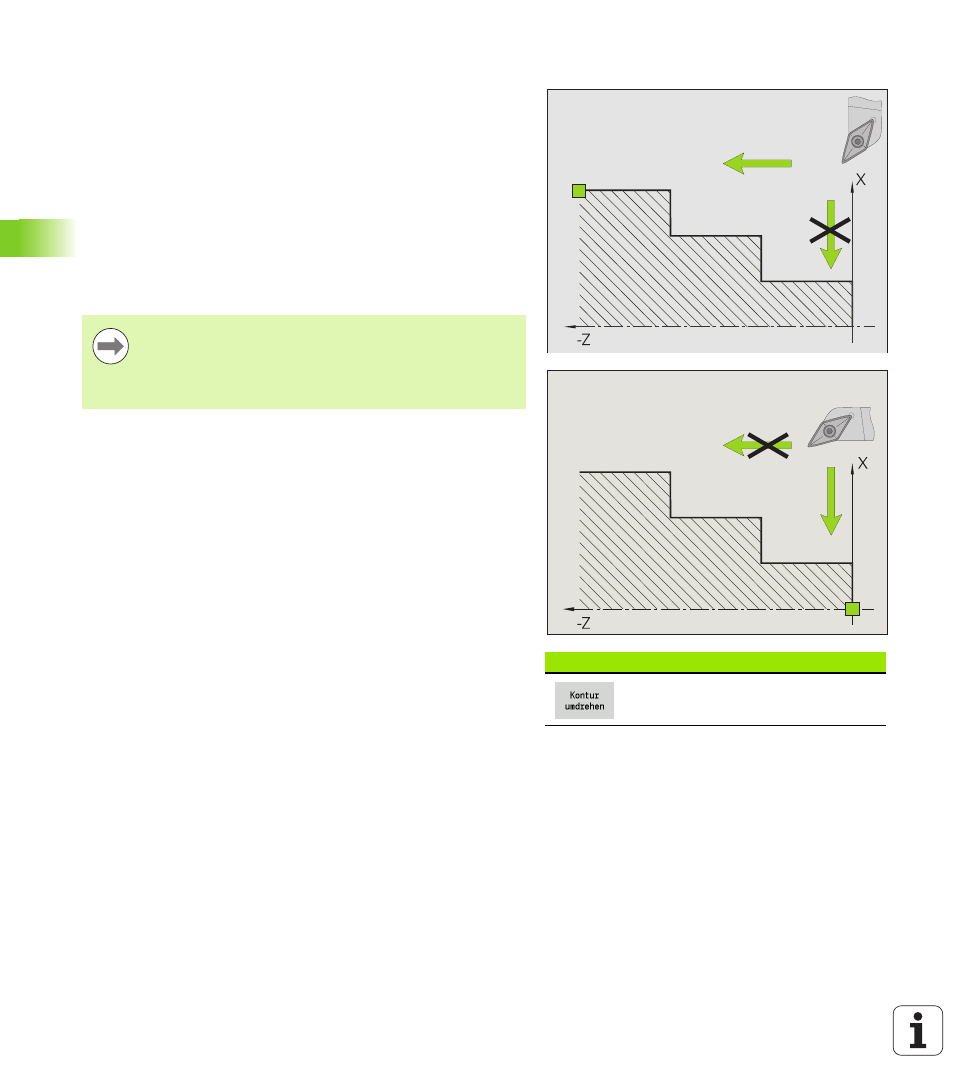

Konturrichtung (Zyklenprogrammierung)
Die Zerspanrichtung wird bei der Zyklenprogrammierung anhand der
Konturrichtung ermittelt. Ist die Kontur in
–Z-Richtung beschrieben,
muss für die Längsbearbeitung ein Werkzeug mit der Orientierung 1
verwendet werden. (Siehe “Allgemeine Werkzeugparameter” auf
Seite 491.) Ob Plan oder längs bearbeitet wird, entscheidet der
verwendete Zyklus.
Ist die Kontur in –X-Richtung beschrieben, muss ein Planzyklus oder
ein Werkzeug mit der Orientierung 3 eingesetzt werden.
 ICP-Zerspanen längs/plan (Schruppen): Die MANUALplus
zerspant das Material in Konturrichtung.
 ICP-Schlichten längs/plan: Die MANUALplus schlichtet in
Konturrichtung.
Softkeys im ICP-Editor - Hauptmenü
Invertiert die Definitionsrichtung der
Kontur.
Eine ICP-Kontur, die für eine Schruppbearbeitung mit
ICP-Zerspanen längs definiert wurde, kann nicht für eine
Bearbeitung mit ICP-Zerspanen plan verwendet werden.
Drehen Sie dazu die Konturrichtung mit dem Softkey
Kontur umdrehen um.
