Einstich innen

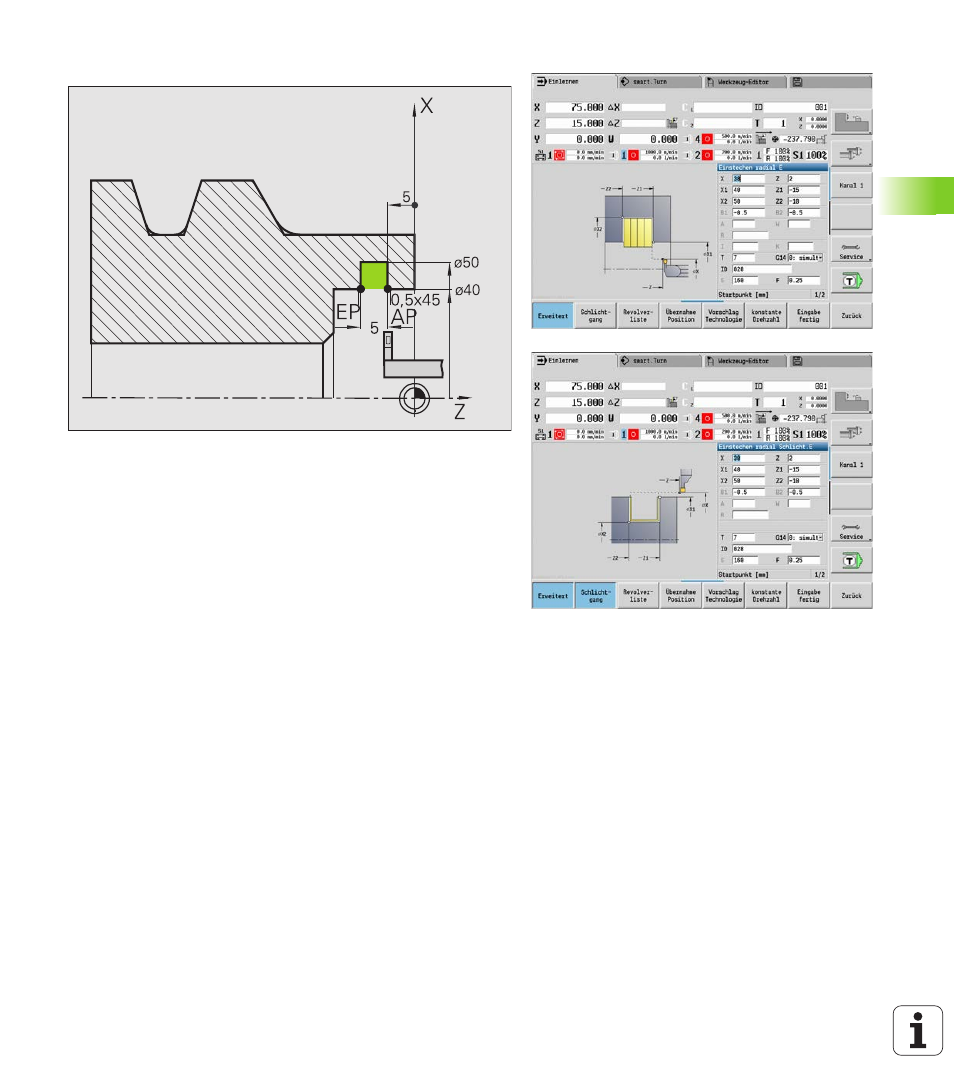

Die Bearbeitung wird mit Einstechen radial Erweitert unter
Berücksichtigung der Aufmaße durchgeführt. Im nächsten Schritt wird
dieser Konturabschnitt mit
Einstechen radial Schlichtgang
Erweitert geschlichtet.
Da die Stechbreite P nicht eingegeben wird, sticht die MANUALplus
mit 80% der Stechbreite des Werkzeugs.
Der „erweiterte Modus“ erstellt die Fasen am Konturanfang/-ende.
Beachten Sie die Parameter Anfangspunkt Kontur X1, Z1 und
Endpunkt Kontur X2, Z2. Sie sind maßgebend für die Zerspanungs-
und Zustellrichtung – hier Innenbearbeitung und Zustellung „in
Richtung –Z“.
Werkzeugdaten
 Drehwerkzeug (für Innenbearbeitung)
 WO = 7 – Werkzeugorientierung
 SB = 2 – Schneidenbreite (2 mm)
