HEIDENHAIN MANUALplus 620 415
5.13
Mant
elfläc
henk
ont
ur
en
in
smar
t.T
u
rn

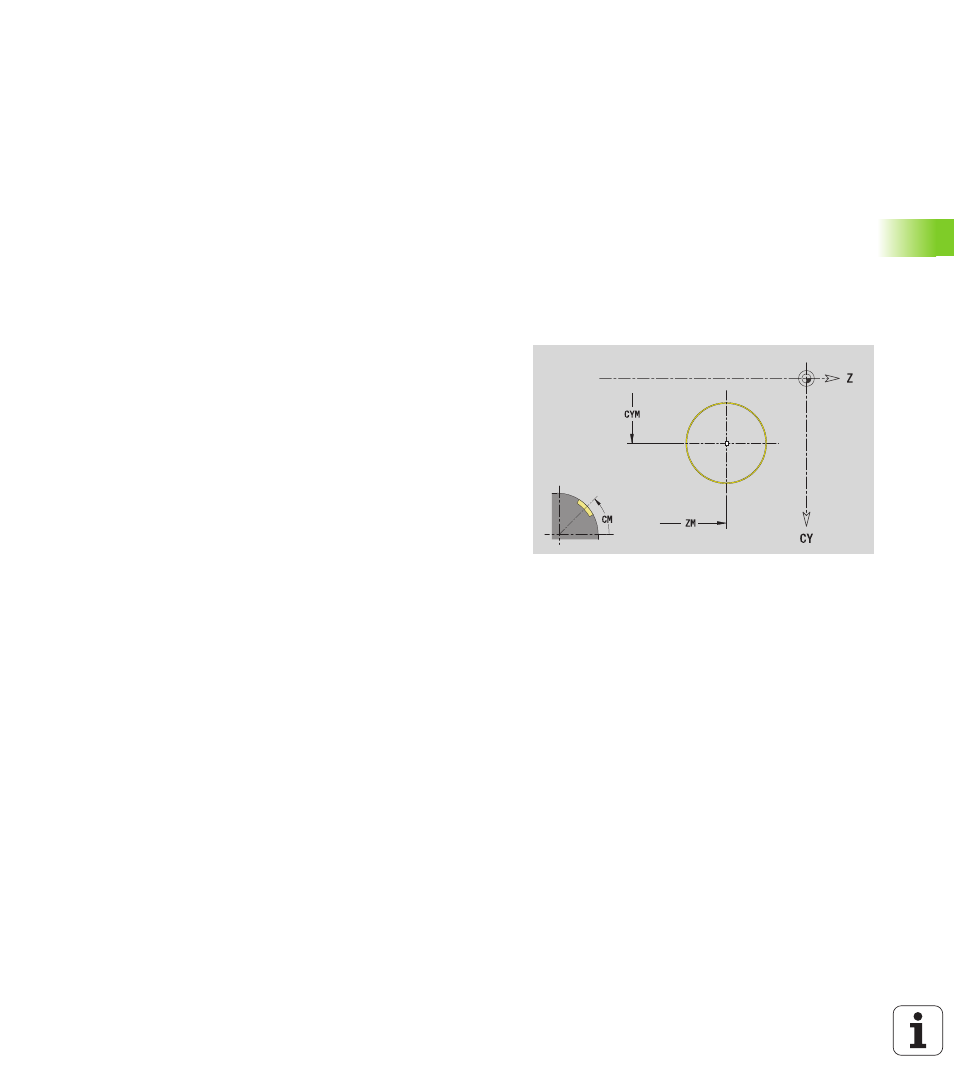

Kreis Mantelfläche
Den Bezugsdurchmesser XR können Sie mit der Funktion
„Referenzebene wählen“ ermitteln (siehe Seite 404).
ICP generiert:
 die Abschnittskennung MANTEL mit dem Parameter
Bezugsdurchmesser. Bei geschachtelten Konturen generiert ICP
nur eine Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe.
 ein G314 mit den Parametern der Figur.
 ein G309.
QF Fräsort:
 0: Auf der Kontur
 1: Innen/links
 2: Außen/rechts
HF Richtung:
 0: Gegenlauf
 1: Gleichlauf
DF Fräserdurchmesser
WF Winkel der Fase
BR Fasenbreite
RB Rückzugsebene
Referenzdaten Mantelfläche
ID
Konturname
PT Frästiefe
XR Bezugsdurchmesser
Parameter Figur
Z
Figurmittelpunkt
CYM Figurmittelpunkt als Streckenmaß (Bezug: Durchmesser XR)
CM Figurmittelpunkt (Winkel)
R Radius
