HEIDENHAIN MANUALplus 620 239
4.5
St
ec
hzyklen

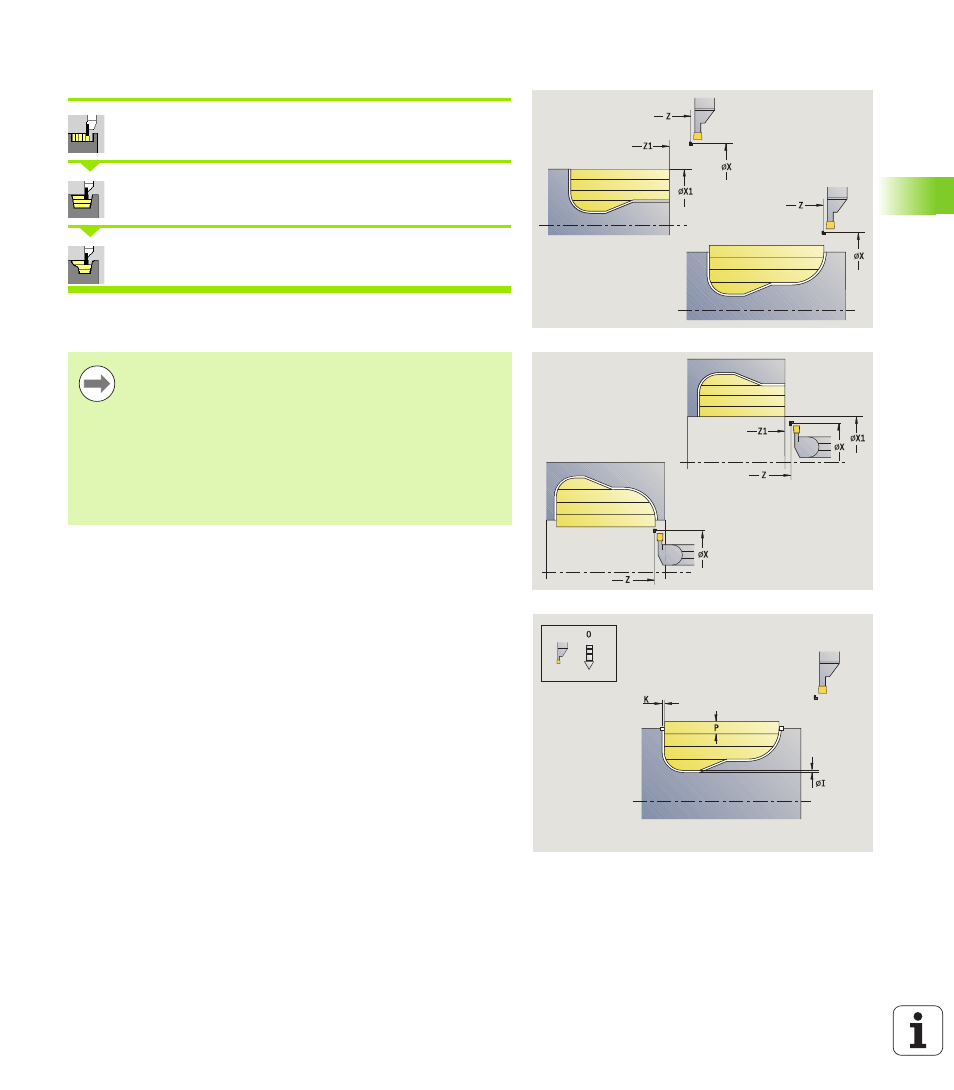

ICP-Stechdrehen radial
Stechzyklen wählen
Stechdrehen wählen
Stechdrehen radial wählen
Der Zyklus zerspant den definierten Bereich (siehe auch
“Stechdrehen” auf Seite 223).
Definieren Sie bei
 fallenden Konturen den Startpunkt – nicht den
Anfangspunkt Rohteil. Der Zyklus zerspant den durch
Startpunkt und der ICP-Kontur beschriebenen Bereich
unter Berücksichtigung der Aufmaße.
 steigenden Konturen den Startpunkt und den
Anfangspunkt Rohteil. Der Zyklus zerspant den durch
Anfangspunkt und der ICP-Kontur beschriebenen
Bereich unter Berücksichtigung der Aufmaße.
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Anfangspunkt Rohteil
FK ICP-Fertigteil: Name der zu bearbeitenden Kontur
P Zustelltiefe: maximale Zustelltiefe
ET Stechtiefe, die in einem Schnitt zugestellt wird.
O Einstechvorschub (default: aktiver Vorschub)
I, K Aufmaß in X und Z wird beim Schlichten für nachfolgende
Bearbeitungen berücksichtigt
SX, SZ Schnittbegrenzungen (siehe Seite 126)
B Versatzbreite (default: 0)
U Drehbearbeitung unidirektional (default: 0)
 0: bidirektional
 1: unidirektional (Richtung: siehe Hilfebild)
G14 Werkzeugwechselpunkt (siehe Seite 126)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
G47 Sicherheitsabstand (siehe Seite 126)
