HEIDENHAIN MANUALplus 620
157
4.4
Abspanzyklen

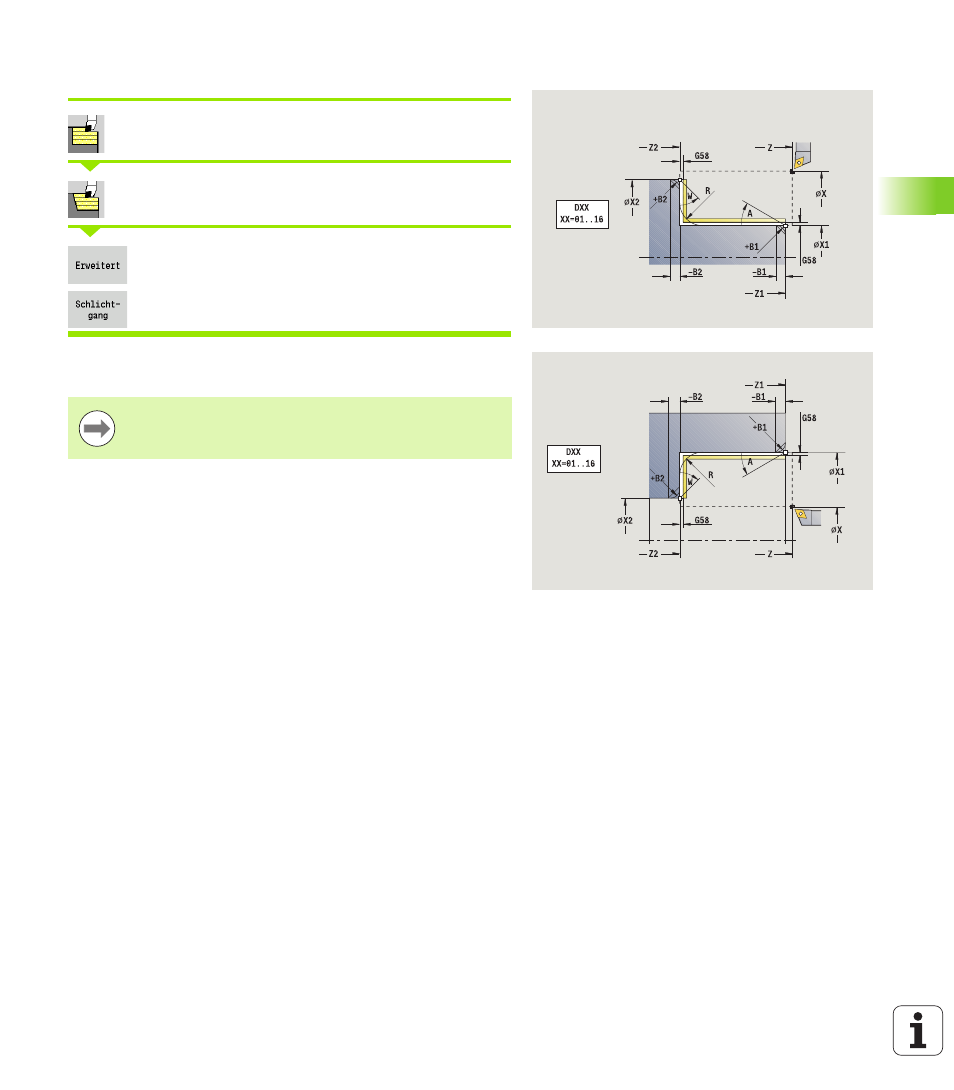

Zerspanen Schlichten längs – Erweitert
Abspanzyklen längs/plan wählen
Zerspanen längs wählen
Softkey
Erweitert zuschalten
Softkey
Schlichtgang zuschalten
Der Zyklus schlichtet den Konturabschnitt von
Anfangspunkt Kontur
bis
Endpunkt Kontur.
Das Werkzeug bleibt am Ende des Zyklus stehen.
Zyklusparameter
X, Z
Startpunkt
X1, Z1
Anfangspunkt Kontur
X2, Z2
Endpunkt Kontur
A
Anfangswinkel (Bereich: 0° <= A < 90°)
W
Endwinkel (Bereich: 0° <= W < 90°)
R
Verrundung
DXX
Additive Korrekturnummer: 1-16 (siehe Seite 126)
G58
Aufmaß konturparallel
G47
Sicherheitsabstand (siehe Seite 126)
B1, B2
Fase/Rundung (B1 Konturanfang; B2 Konturende)
B>0: Radius der Rundung
B<0: Breite der Fase
G14
Werkzeugwechselpunkt (siehe Seite 126)
T
Revolverplatz-Nummer
ID
Werkzeug-ID-Nummer
S
Drehzahl/Schnittgeschwindigkeit
F
Umdrehungsvorschub
MT
M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS
M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
