406 ICP-Programmierung
5.12
Stir
nfläc
h
enk
ont
ur
en
in
smar
t.T
u
rn
5.12 Stirnflächenkonturen in
smart.Turn
ICP stellt im smart.Turn folgende Konturen für die Bearbeitung mit der
C-Achse zur Verfügung:
 komplexe Konturen, die mit einzelnen Konturelementen definiert
werden
 Figuren
 Bohrungen
 Muster von Figuren oder Bohrungen
Referenzdaten bei komplexen
Stirnflächenkonturen
Den Referenzdaten folgt die Konturdefinition mit einzelnen
Konturelementen: Siehe “Konturelemente Stirnfläche” auf Seite 391.
Das Bezugsmaß ZR können Sie mit der Funktion „Referenzebene
wählen“ ermitteln (siehe Seite 404).
ICP generiert:
 die Abschnittskennung STIRN mit dem Parameter Bezugsmaß. Bei
geschachtelten Konturen generiert ICP nur eine
Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe.
 ein G309 am Ende der Konturbeschreibung.
TURN PLUS-Attribute
In den TURN PLUS-Attributen können Sie Einstellungen für die
automatische Programmgenerierung (AAG) vornehmen.

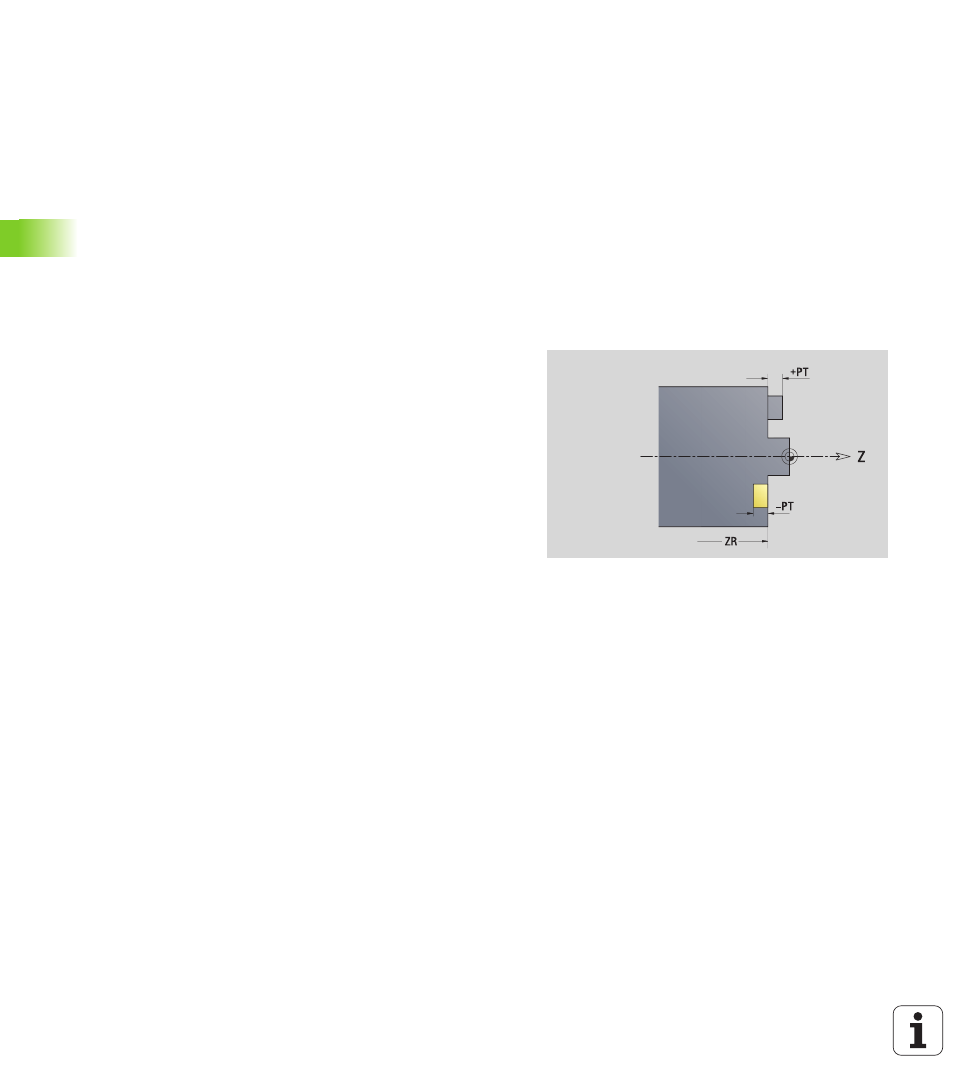

Referenzdaten Stirnfläche
ID
Konturname
PT Frästiefe
ZR Bezugsmaß
Parameter zur Definition des Startpunktes
HC
Bohr/Fräs-Attribut:
 1: Konturfräsen
 2: Taschenfräsen
 3: Flächenfräsen
 4: Entgraten
 5: Gravieren
 6: Konturfräsen und Entgraten
 7: Taschenfräsen und Entgraten
 14: Nicht bearbeiten
