422
ICP-Programmierung
5.13
Mant
elfläc
henk
ont
ur
en
in
smar
t.T
u
rn

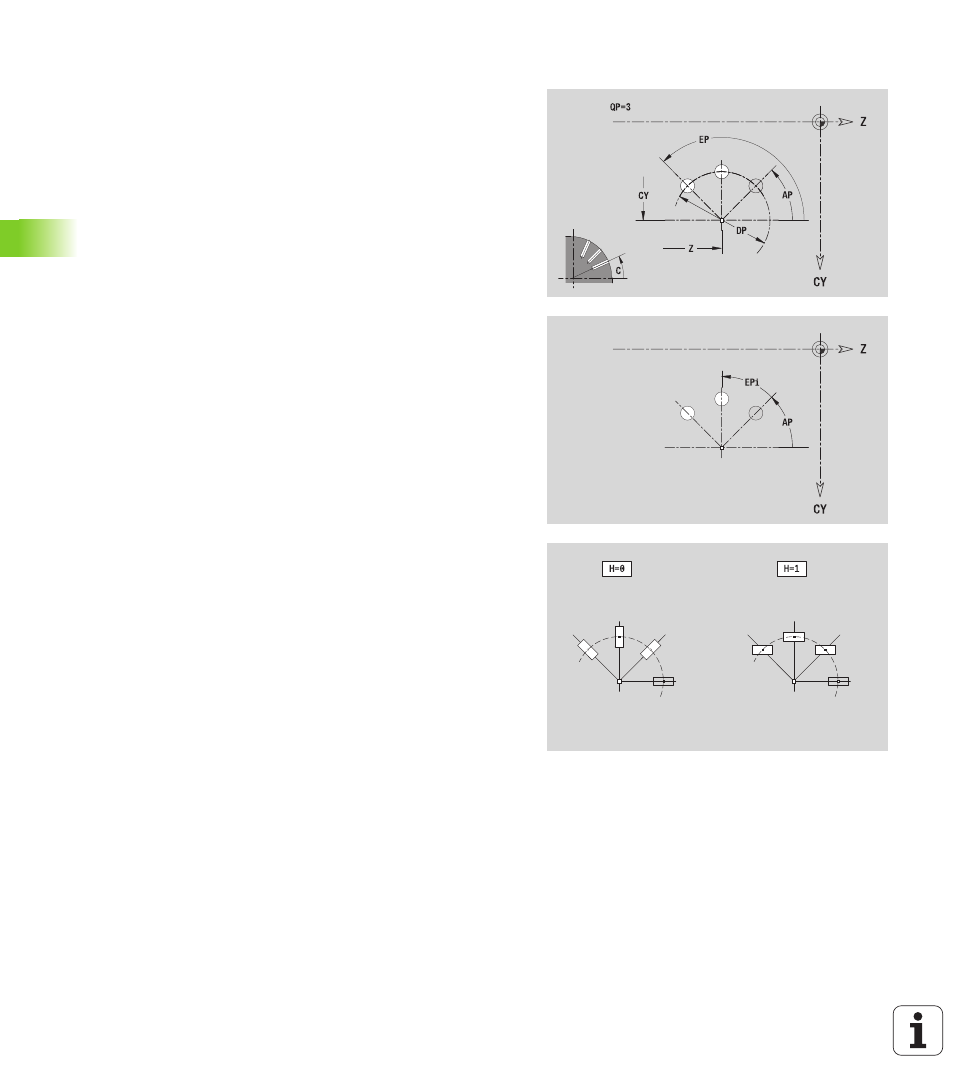

Zirkulares Muster Mantelfläche
Referenzdaten: (siehe „Referenzdaten Mantelfläche” auf Seite 414)
Referenzdaten Mantelfläche
ID
Konturname
PT
Frästiefe
XR
Bezugsdurchmesser
Parameter Muster
Z
Mittelpunkt Muster
CY
Mittelpunkt Muster als Streckenmaß (Bezug: Durchmesser
XR)
C
Mittelpunkt Muster (Winkel)
QP
Anzahl Musterpunkte
DR
Drehsinn (default: 0)
DR=0, ohne EP: Vollkreisaufteilung
DR=0, mit EP: Aufteilung auf längerem Kreisbogen
DR=0, mit EPi: Vorzeichen von EPi bestimmt die Richtung
(EPi<0: im Uhrzeigersinn)
DR=1, mit EP: im Uhrzeigersinn
DR=1, mit EPi: im Uhrzeigersinn (Vorzeichen von EPi ist
ohne Bedeutung)
DR=2, mit EP: gegen den Uhrzeigersinn
DR=2, mit EPi: gegen den Uhrzeigersinn (Vorzeichen von
EPi ist ohne Bedeutung)
DP
Musterdurchmesser
AP
Startwinkel (default: 0°)
