HEIDENHAIN MANUALplus 620 457
5.16
Best
ehende
K
ont
ur
en
über
nehmen
5.16 Bestehende Konturen
übernehmen
Zyklen-Konturen in smart.Turn integrieren
ICP-Konturen, die Sie für Zyklenprogramme erstellt haben, können
Sie im smart.Turn laden. ICP wandelt diese Konturen in G-Befehle um
und integriert sie in das smart.Turn-Programm. Die Kontur ist jetzt
Bestandteil des smart.Turn-Programms.
Der ICP-Editor berücksichtigt den Typ der Kontur. So können Sie zum
Beispiel eine für die Stirnfläche definierte Kontur nur laden, wenn Sie
im smart.Turn die Stirnfläche (C-Achse) angewählt haben.

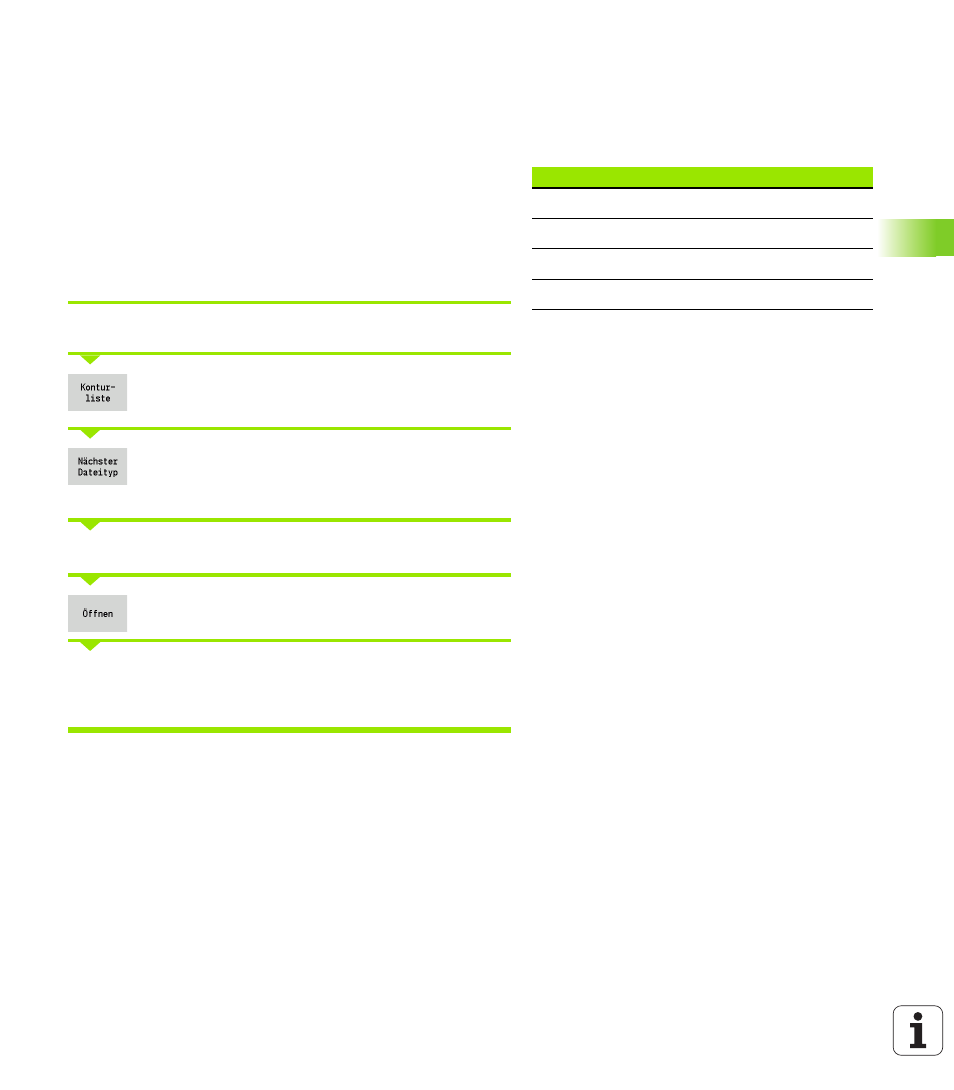

ICP-Editor aktivieren.
Softkey Konturliste drücken. Der ICP-Editor öffnet
das Fenster „Auswahl ICP-Konturen“.
Softkey Nächster Dateityp solange drücken bis die
Zyklen-Konturen angezeigt werden (siehe Datei-
Extension Tabelle rechts).
Datei auswählen.
Gewählte Datei übernehmen.
 Roh- oder Fertigteilkontur: Kontur ergänzen oder anpassen,
wenn erforderlich.
 C-Achs-Kontur: Referenzdaten ergänzen
Extension Gruppe
*.gmi Drehkonturen
*.gmr Rohteilkonturen
*.gms Fräskonturen Stirnfläche
*.gmm Fräskonturen Mantelfläche
