Zykluszustände

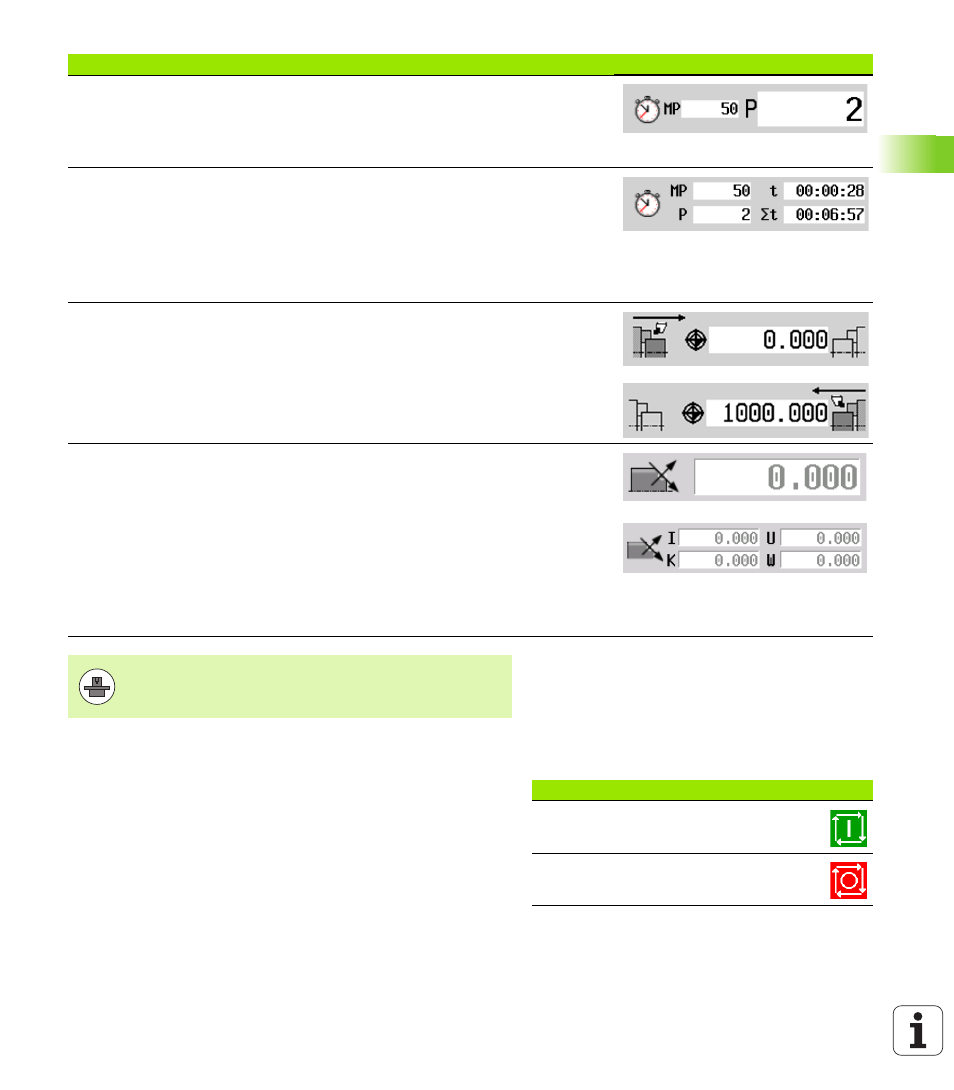

Die MANUALplus zeigt den aktuellen Zykluszustand mit dem
Zyklussymbol an (siehe Tabelle rechts).
Anzeige der Stückzahl: Die Stückzahl wird nach jedem M30, M99 oder
programmiertem Zählimpuls M18 hochgezählt.
 MP: Stückzahl-Vorgabe
 P: Anzahl gefertigte Teile
Anzeige der Stückzahl und Stückzeit: Die Stückzahl wird nach jedem M30, M99
oder programmiertem Zählimpuls M18 hochgezählt.
 MP: Stückzahl-Vorgabe
 P: Anzahl gefertigte Teile
 t: Laufzeit des aktuellen Programms
 Summe t: Gesamtzeit
Anzeige Rückseitenbearbeitung: In der RSM-Anzeige (RSM: Rear Side
Machining) werden Informationen zur Rückseitenbearbeitung dargestellt.
 RSM-Status
 Aktive Nullpunktverschiebung der konfigurierten RSM-Achse
Anzeige B-Achse: Abhängig von der Eintstellung der Maschinen-Parameter
werden unterschiedliche Informationen über den Status der geschwenkten Ebene
angezeigt.
 Programmierter Winkelwert der B-Achse
 Anzeige der aktuellen Werte I, K, U und W
 I: Ebenenreferenz in X
 K: Ebenenreferenz in Z
 U: Verschiebung in X
 W: Verschiebung in Z
Elemente der Maschinendatenanzeige
Die Maschinendatenanzeige ist vom Maschinenhersteller
konfigurierbar. Deshalb kann Ihre Anzeige von der hier
dargestellten abweichen.
Zyklussymbole
Zustand „Zyklus Ein“
Zyklus- oder Programmausführung aktiv
Zustand „Zyklus Aus“
keine Zyklus- oder Programmausführung
