282 Zyklen-Programmierung
4.6
Gewinde-
und
Fr
eistic
hzyklen
Beispiele Gewinde- und Freistichzyklen
Außengewinde und Gewindefreistich

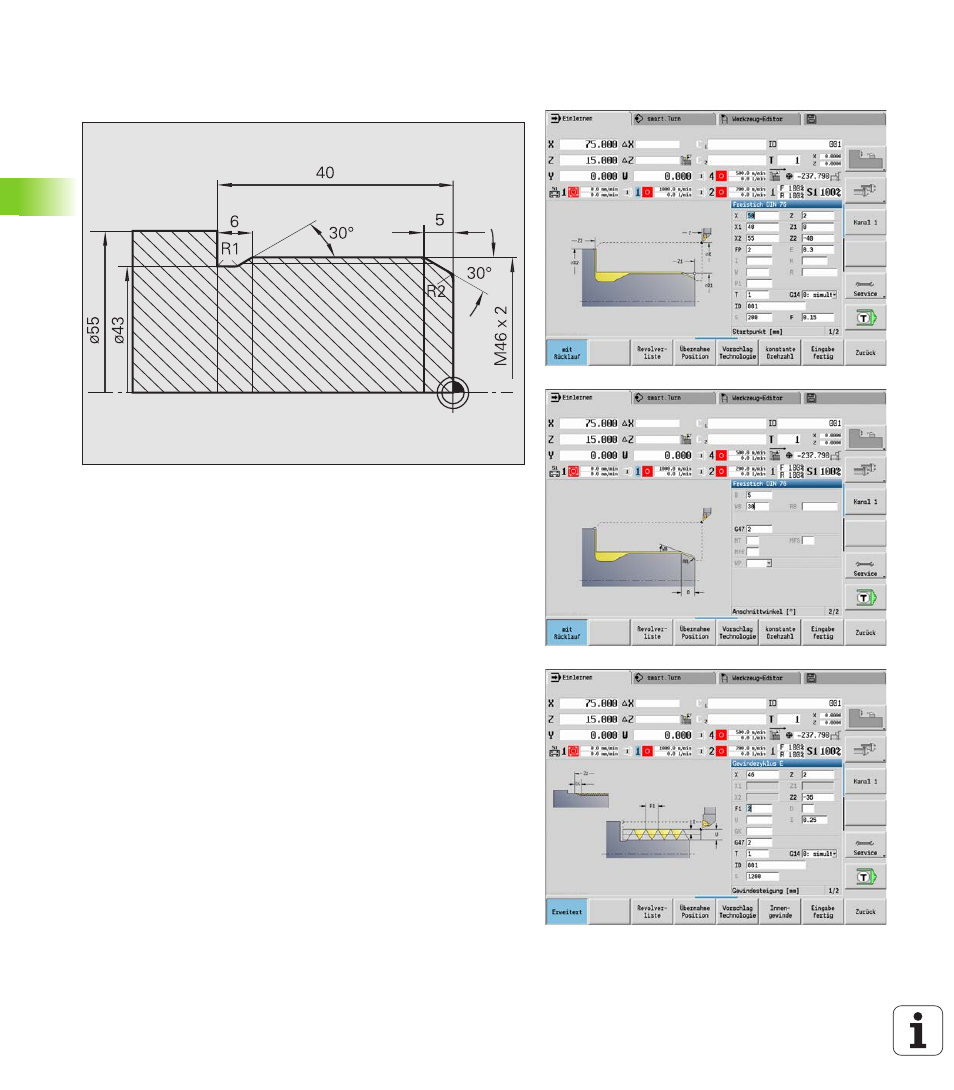

Die Bearbeitung wird in zwei Schritten durchgeführt. Der
Gewindefreistich DIN 76 erstellt den Freistich und
Gewindeanschnitt. Danach fertigt der
Gewindezyklus das Gewinde.
1. Schritt
Programmierung der Freistich- und die Gewindeanschnittparameter in
zwei Eingabefenstern.
Werkzeugdaten
 Drehwerkzeug (für Außenbearbeitung)
 WO = 1 – Werkzeugorientierung
 A = 93° – Einstellwinkel
 B = 55° – Spitzenwinkel
2. Schritt
Der
Gewindezyklus (längs) Erweitert schneidet das Gewinde. Die
Zyklusparameter definieren Gewindetiefe und Schnittaufteilung.
Werkzeugdaten
 Gewindewerkzeug (für Außenbearbeitung)
 WO = 1 – Werkzeugorientierung
