384 ICP-Programmierung
5.8
K
ont
ur
element
e
Dr
ehk
ont
ur

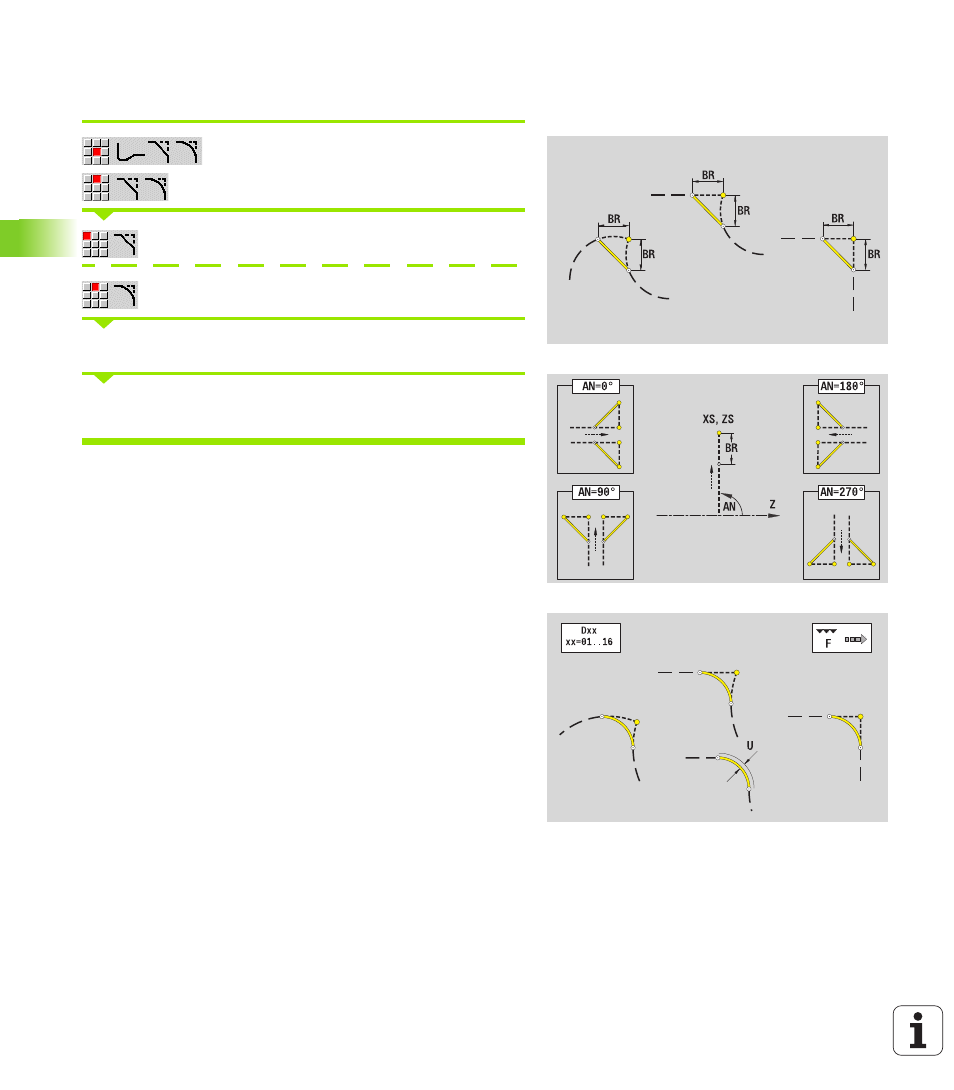

Formelemente Drehkontur
Fase/Verrundung
Formelemente wählen
Fase wählen
Rundung wählen
Fasenbreite BR bzw. den Rundungsradius BR eingeben.
Fase/Verrundung als erstes Konturelement: Elementlage AN
eingeben.
Fasen/Verrundungen werden auf Konturecken definiert. Eine
„Konturecke“ ist der Schnittpunkt aus ein- und ausführendem
Konturelement. Die Fase/Verrundung kann erst berechnet werden,
wenn das ausführende Konturelement bekannt ist.
ICP integriert die Fase/Verrundung in smart.Turn in das Basiselement
G1, G2 oder G3.
Kontur beginnt mit einer Fase/Rundung: Geben Sie die Position der
„gedachten Ecke“ als Startpunkt an. Anschließend wählen Sie das
Formelement Fase oder Rundung aus. Da das „einführende
Konturelement“ fehlt, bestimmen Sie mit
Elementlage AN die
eindeutige Lage der Fase/Verrundung.
Beispiel Außenfase am Konturanfang: Bei der „Elementlage
AN=90°“ ist das gedachte einführende Bezugselement ein
Planelement in
+X-Richtung (siehe Bild).
ICP wandelt eine Fase/Verrundung am Konturanfang in ein Linear-
bzw. Zirkularelement um.
Parameter
BR
Fasenbreite/Verrundungsradius
AN Elementlage
U, F, D, FP: siehe Bearbeitungsattribute Seite 359
