Bohrzyklen
Beispiele Bohrzyklen
Zentrisches Bohren und Gewindebohren

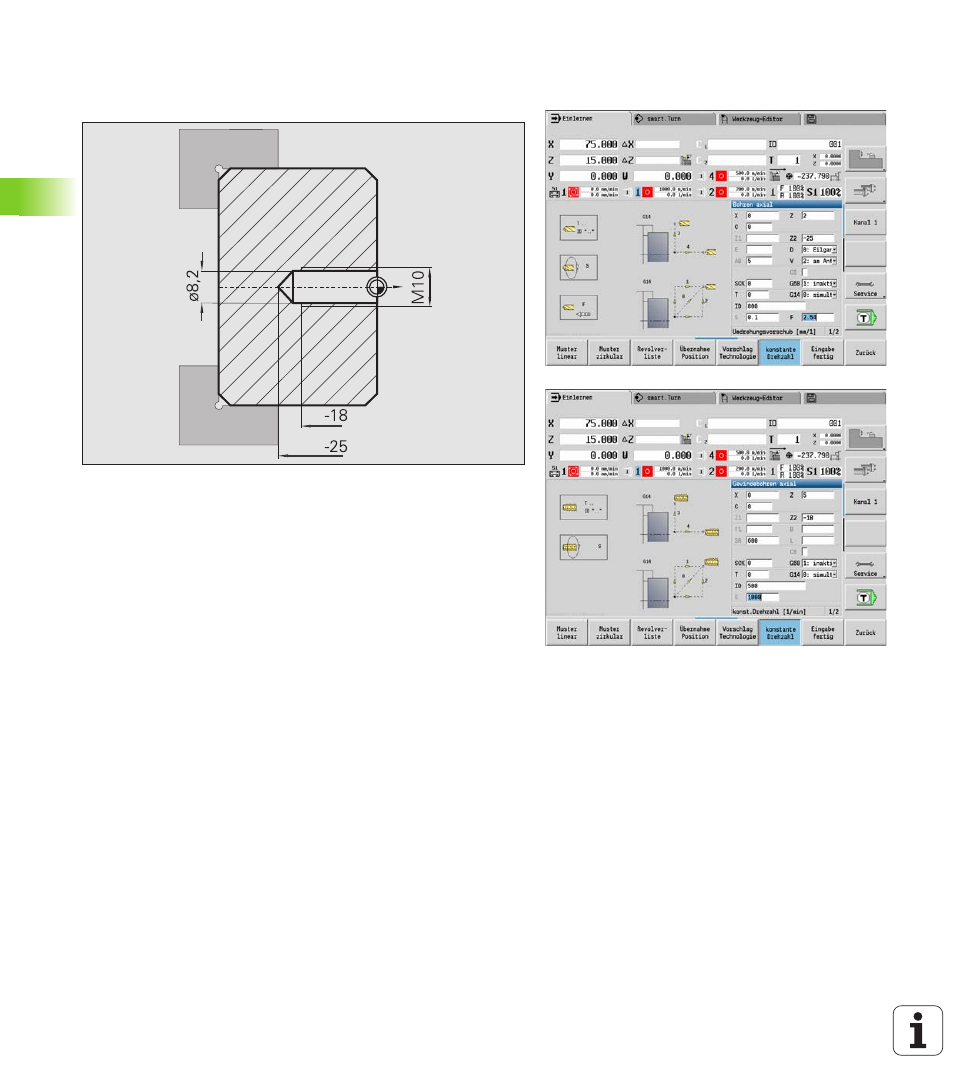

Die Bearbeitung wird in zwei Schritten durchgeführt. Bohren axial
erstellt die Bohrung, Gewindebohren axial das Gewinde.
Der Bohrer wird mit Sicherheitsabstand vorm Werkstück positioniert
(
Startpunkt X, Z). Deshalb wird Anfangspunkt Bohrung Z1 nicht
programmiert. Für das Anbohren wird in den Parametern „AB“ und
„V“ eine Vorschubreduzierung programmiert.
Die Gewindesteigung ist nicht programmiert. Die MANUALplus
arbeitet mit der Gewindesteigung des Werkzeugs. Mit der
Rückzugsdrehzahl SR wird ein schneller Rückzug des Werkzeugs
erreicht.
Werkzeugdaten (Bohrer)
 WO = 8 – Werkzeugorientierung
 I = 8,2 – Bohrdurchmesser
 B = 118 – Spitzenwinkel
 H = 0 – Werkzeug ist nicht angetrieben
Werkzeugdaten (Gewindebohrer)
 WO = 8 – Werkzeugorientierung
 I = 10 – Gewindedurchmesser M10
 F = 1,5 – Gewindesteigung
 H = 0 – Werkzeug ist nicht angetrieben
