HEIDENHAIN MANUALplus 620 89
3.5
Masc
hine
einr
ic
ht
en
3.5 Maschine einrichten
Unabhängig davon, ob Sie das Werkstück manuell oder automatisch
bearbeiten, müssen Sie die Maschine „vorbereiten“. Im manuellen
Betrieb erreichen Sie über den Menüpunkt
Einrichten folgende
Funktionen:
 Achswerte setzen (Werkstück-Nullpunkt definieren)
 Maschine Referenz (Achsen referenzieren)
 Schutzzone setzen
 Werkzeugwechselpunkt setzen
 C-Achswerte setzen

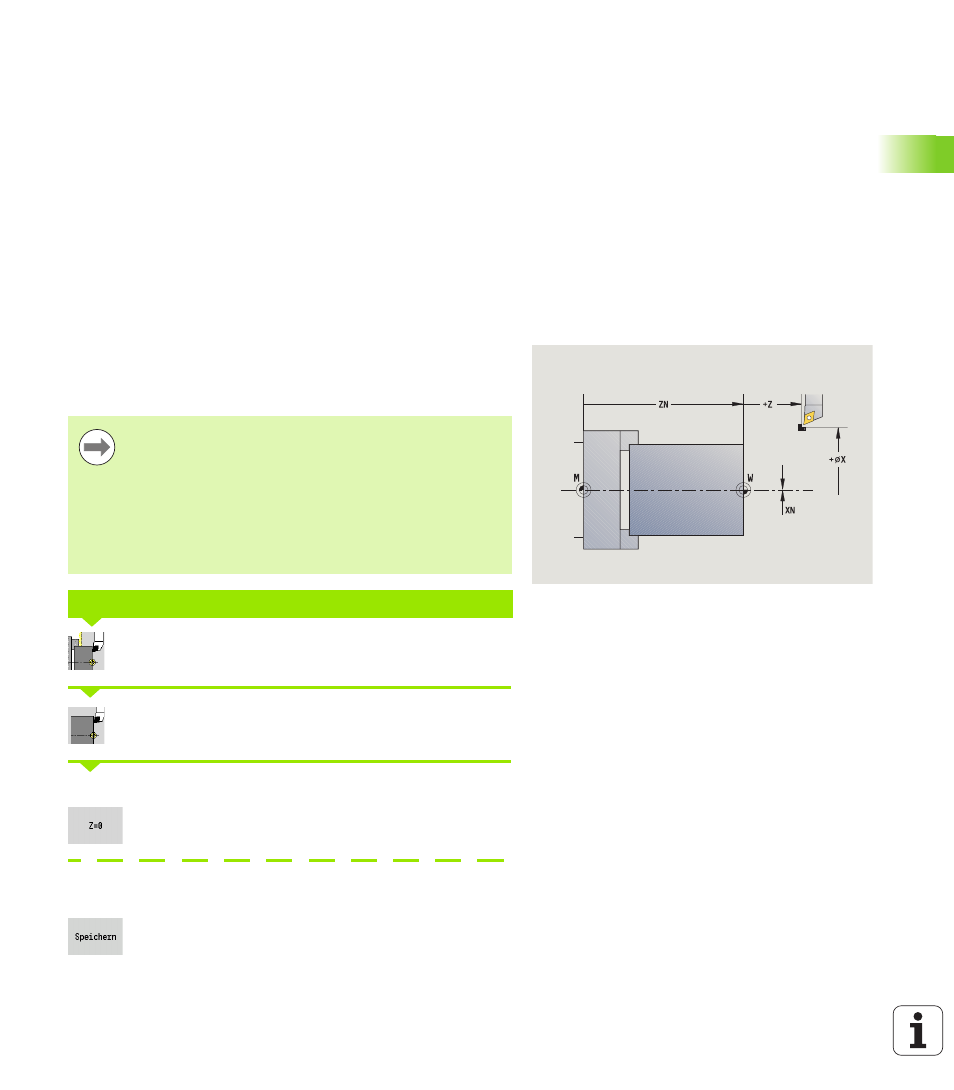

Werkstück-Nullpunkt definieren
Im Dialog wird der Abstand Maschinen-Nullpunkt – Werkstück-
Nullpunkt (auch „Versatz“ genannt) als
XN und ZN angezeigt. Bei einer
Änderung des Werkstück-Nullpunktes erhalten Sie neue
Anzeigewerte.
Einrichten wählen
Achswerte setzen wählen
Werkstück-Nullpunkt (Planfläche) ankratzen
Ankratz-Position als „Werkstück-Nullpunkt Z“
definieren
Abstand Werkzeug – Werkstück-Nullpunkt als
„Messpunktkoordinate Z“ eingeben
die MANUALplus errechnet den „Werkstück-
Nullpunkt Z“
Sie können den Werkstück-Nullpunkt in der Z-Achse auch
mit einem Tastsystem ermitteln. Die Steuerung überprüft
beim Nullpunkt-Setzen welcher Werkzeugtyp gerade aktiv
ist. Wenn Sie die Einricht-Funktion
Werkstück-Nullpunkt
mit eingewechseltem Tastsystem wählen, passt die
Steuerung das Eingabeformular automatisch an. Drücken
Sie NC-Start um den Messvorgang zu starten. Mit dem
Softkey
Speichern übernehmen Sie den ermittelten Wert
als Werkstück-Nullpunkt in der Z-Achse.
WERKSTÜCK-NULLPUNKT SETZEN
