HEIDENHAIN MANUALplus 620 353
4.9
Bohr
-
und
Fr
äsmust

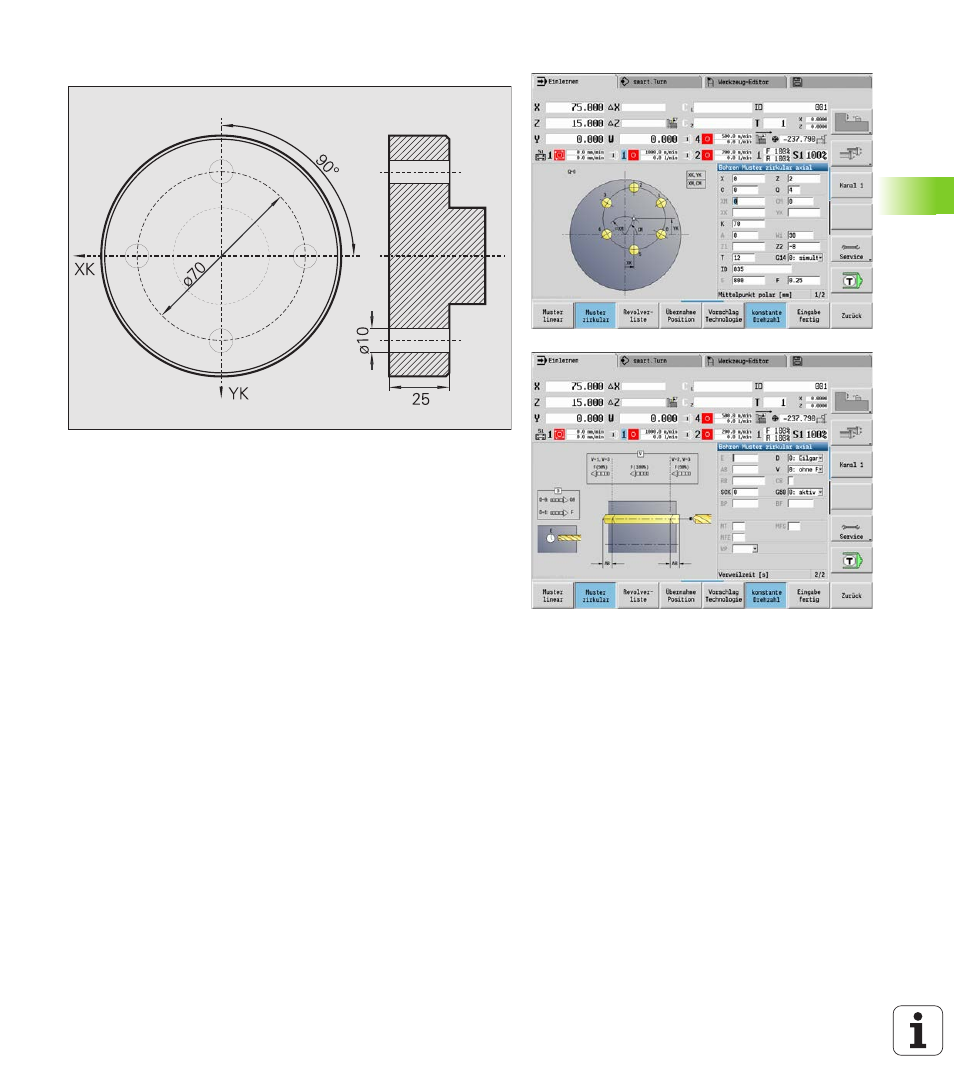

er Zirkulares Bohrmuster auf der Stirnfläche
Auf der Stirnfläche wird mit dem Bohrzyklus axial ein zirkulares
Bohrmuster gefertigt. Voraussetzung für diese Bearbeitung sind eine
positionierbare Spindel und angetriebene Werkzeuge.
Der Mittelpunkt Muster wird in kartesischen Koordinaten angegeben.
Da dieses Beispiel eine Durchgangsbohrung zeigt, wird Endpunkt
Bohrung Z2 so gelegt, dass der Bohrer das Material vollständig
durchbohrt. Die Parameter „AB“ und „V“ definieren eine
Vorschubreduzierung für das An- und Durchbohren.
Werkzeugdaten
 WO = 8 – Werkzeugorientierung
 DV = 5 – Bohrdurchmesser
 BW = 118 – Spitzenwinkel
 AW = 1 – Werkzeug ist angetrieben
