Abspanzyklen
Zerspanen, Eintauchen plan
Abspanzyklen längs/plan wählen
Eintauchen plan wählen

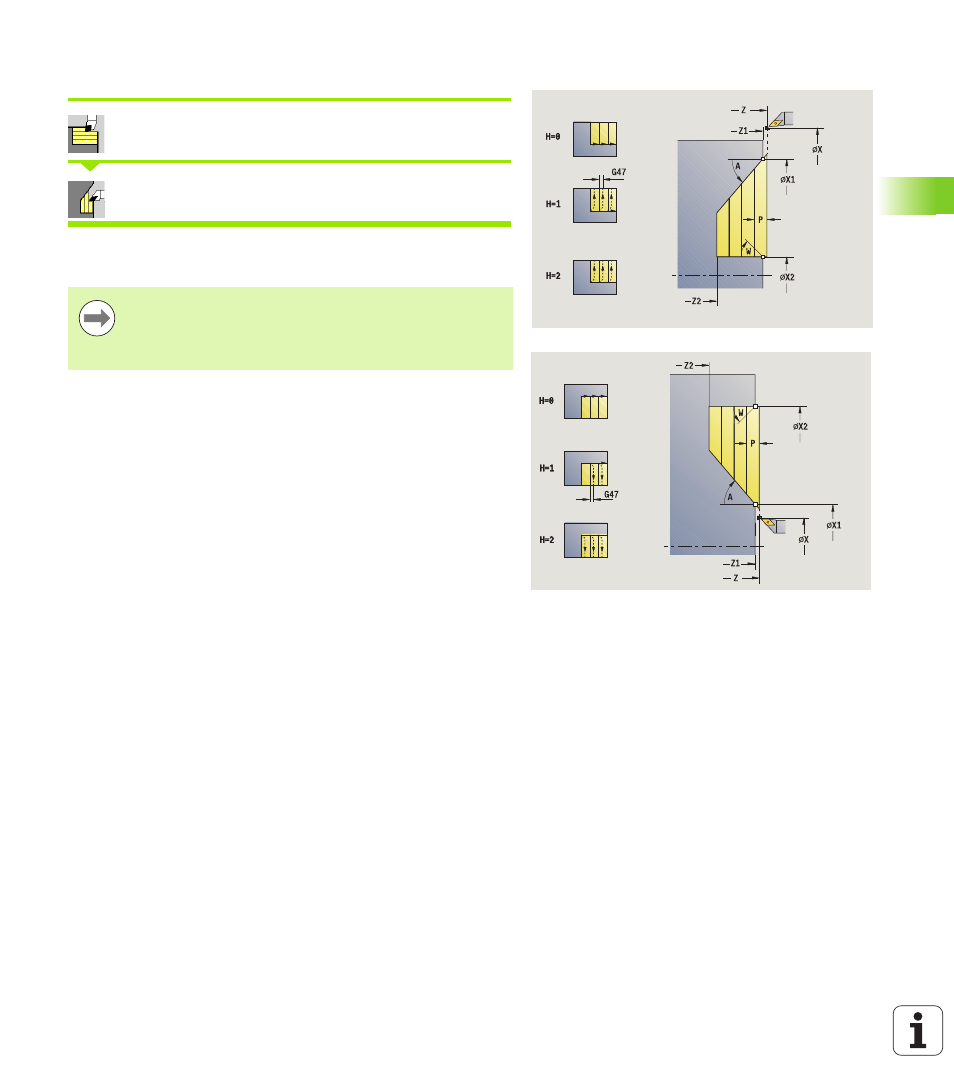

Der Zyklus schruppt den durch Anfangspunkt Kontur, Endpunkt
Kontur und Eintauchwinkel beschriebenen Bereich.
Bearbeitungsart für Technologiedatenbankzugriff: Schruppen
 Das Werkzeug taucht mit dem maximal möglichen
Winkel ein, das Restmaterial bleibt stehen.
 Je steiler das Werkzeug eintaucht, desto größer ist die
Vorschubreduzierung (maximal 50%).
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
P Zustelltiefe: maximale Zustelltiefe
H Konturglättung
 0: mit jedem Schnitt
 1: mit dem letzten Schnitt
 2: kein Glättungsschnitt
A Eintauchwinkel (Bereich: 0° <= A < 90°; default: 0°)
W Endwinkel – Schräge am Konturende
(Bereich: 0° <= W < 90°)
G47 Sicherheitsabstand (siehe Seite 126)
G14 Werkzeugwechselpunkt (siehe Seite 126)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
