HEIDENHAIN MANUALplus 620 237
4.5
St
ec
hzyklen

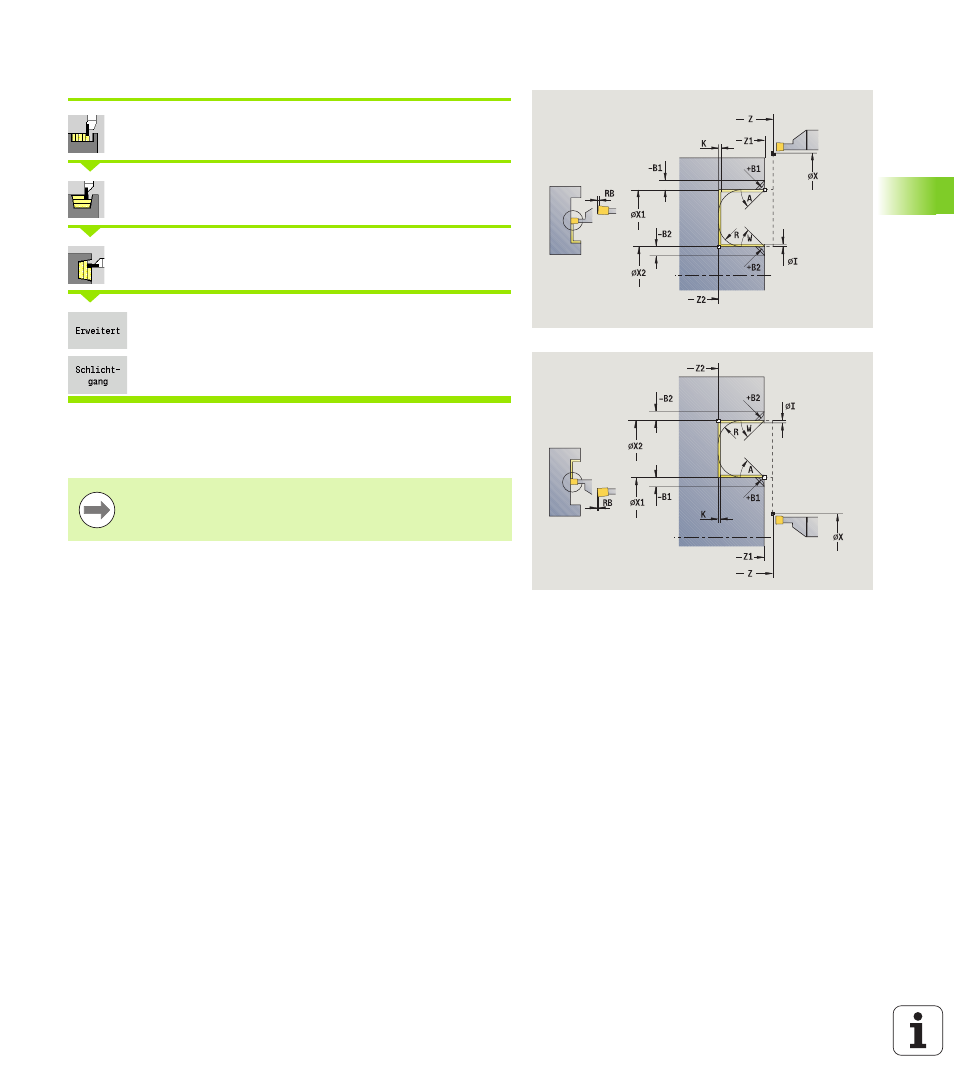

Stechdrehen axial Schlichten – Erweitert
Stechzyklen wählen
Stechdrehen wählen
Stechdrehen axial wählen
Softkey Erweitert zuschalten
Softkey Schlichtgang zuschalten
Der Zyklus schlichtet den durch Anfangspunkt Kontur und Endpunkt
Kontur definierten Konturabschnitt (siehe auch “Stechdrehen” auf
Seite 223).
Die Aufmaße I, K definieren das Material, das beim
Schlichtzyklus zerspant wird. Geben Sie deshalb die
Aufmaße beim Stechdrehen-Schlichten an.
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
RB Drehtiefenkorrektur
I, K Aufmaß in X und Z wird beim Schlichten für nachfolgende
Bearbeitungen berücksichtigt
A Anfangswinkel (Bereich: 0° <= A < 90°)
W Endwinkel (Bereich: 0° <= W < 90°)
R Verrundung
G14 Werkzeugwechselpunkt (siehe Seite 126)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
B1, B2 Fase/Rundung (B1 Konturanfang; B2 Konturende)
 B>0: Radius der Rundung
 B<0: Breite der Fase
RI, RK Rohteilaufmaß in X und Z: Aufmaß vor der
Schlichtbearbeitung zur Berechnung der An-/Abfahrwege
und des Schlichtbereichs
G47 Sicherheitsabstand (siehe Seite 126)
