304 Zyklen-Programmierung
4.8 F
räszyklen
Nut axial
Fräsen wählen
Nut axial wählen

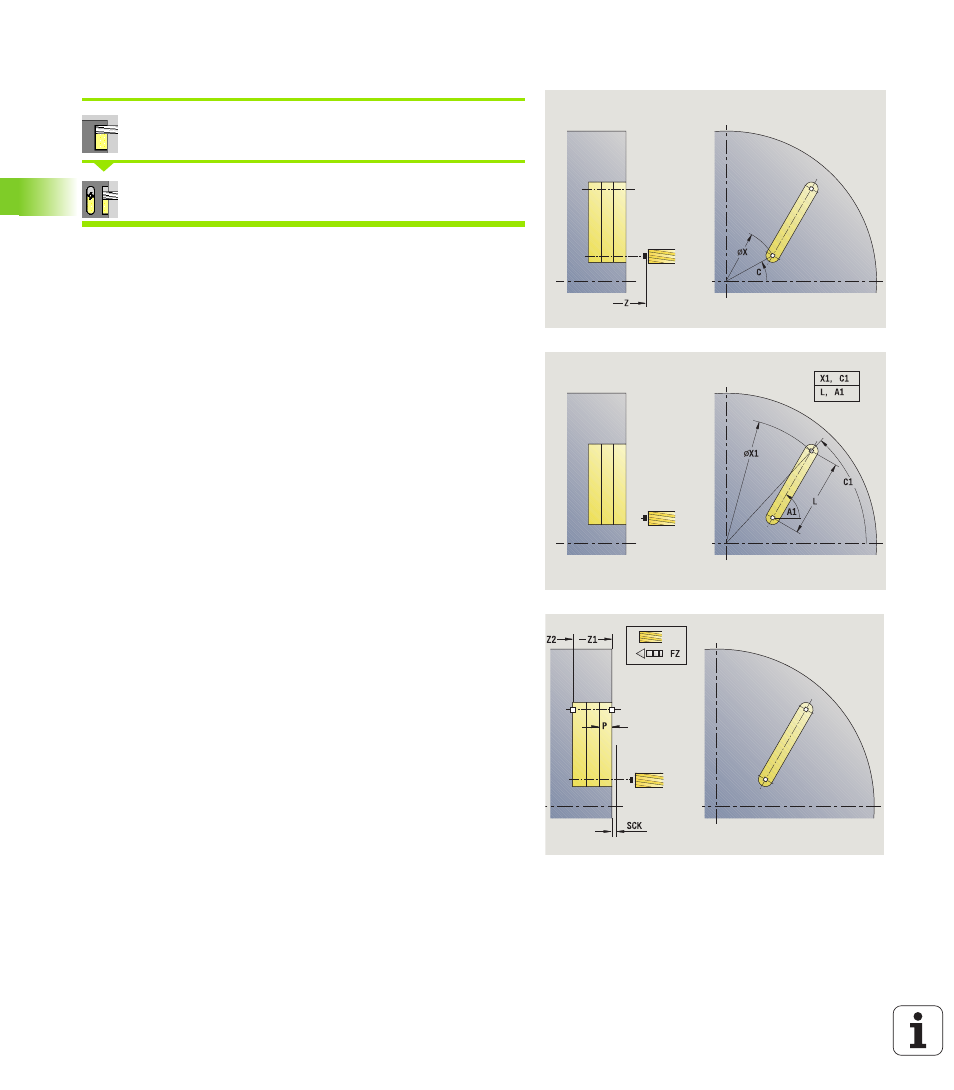

Der Zyklus erstellt eine Nut auf der Stirnfläche. Die Nutbreite
entspricht dem Fräserdurchmesser.
Bearbeitungsart für Technologiedatenbankzugriff: Fräsen
Parameterkombinationen für Position und Lage der Nut:
 X1, C1
 L, A1
Zyklusparameter
X, Z
Startpunkt
C Spindelwinkel (C-Achsposition)
X1 Nutzielpunkt in X (Durchmessermaß)
C1 Winkel Nutzielpunkt (default: Spindelwinkel C)
L Nutlänge
A1 Winkel zur X-Achse (default: 0)
Z1 Fräsoberkante (default: Startpunkt Z)
Z2 Fräsgrund
P Zustelltiefe (default: gesamte Tiefe in einer Zustellung)
FZ Zustellvorschub (default: aktiver Vorschub)
SCK Sicherheitsabstand (siehe Seite 126)
G14 Werkzeugwechselpunkt (siehe Seite 126)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
