434 ICP-Programmierung
5.14
K
o
nt
ur
en
der
XY
-Ebene

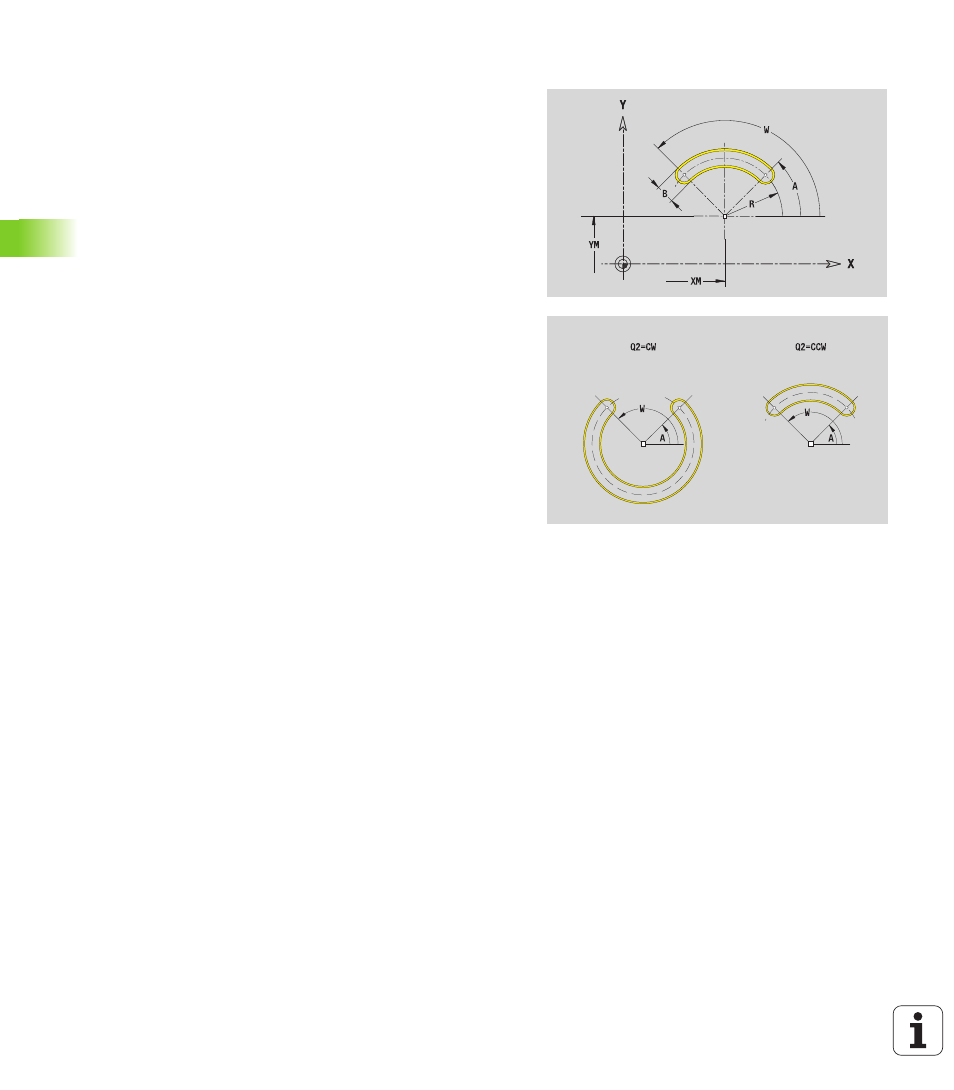

Zirkulare Nut XY-Ebene
Das Bezugsmaß ZR und den Begrenzungsdurchmesser IR können Sie
mit der Funktion „Referenzebene wählen“ ermitteln (siehe Seite 404).
ICP generiert:
 die Abschnittskennung STIRN_Y mit den Parametern
Begrenzungsdurchmesser, Bezugsmaß und Spindelwinkel. Bei
geschachtelten Konturen entfällt die Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe.
 ein G372 bzw. G373 mit den Parametern der Figur.
 ein G309.
Referenzdaten XY-Ebene
ID
Konturname
PT Frästiefe
C Spindelwinkel
IR Begrenzungsdurchmesser
ZR Bezugsmaß
Parameter Figur
XM, YM
Figurmittelpunkt
A Startwinkel (Bezug: X-Achse)
W Endwinkel (Bezug: X-Achse)
R Krümmungsradius (Bezug: Mittelpunktbahn der Nut)
Q2 Drehsinn
 CW
 CCW
B Breite
