Zerspanen, Eintauchen Schlichten längs
Abspanzyklen längs/plan wählen
Eintauchen längs wählen
Softkey
Schlichtgang zuschalten

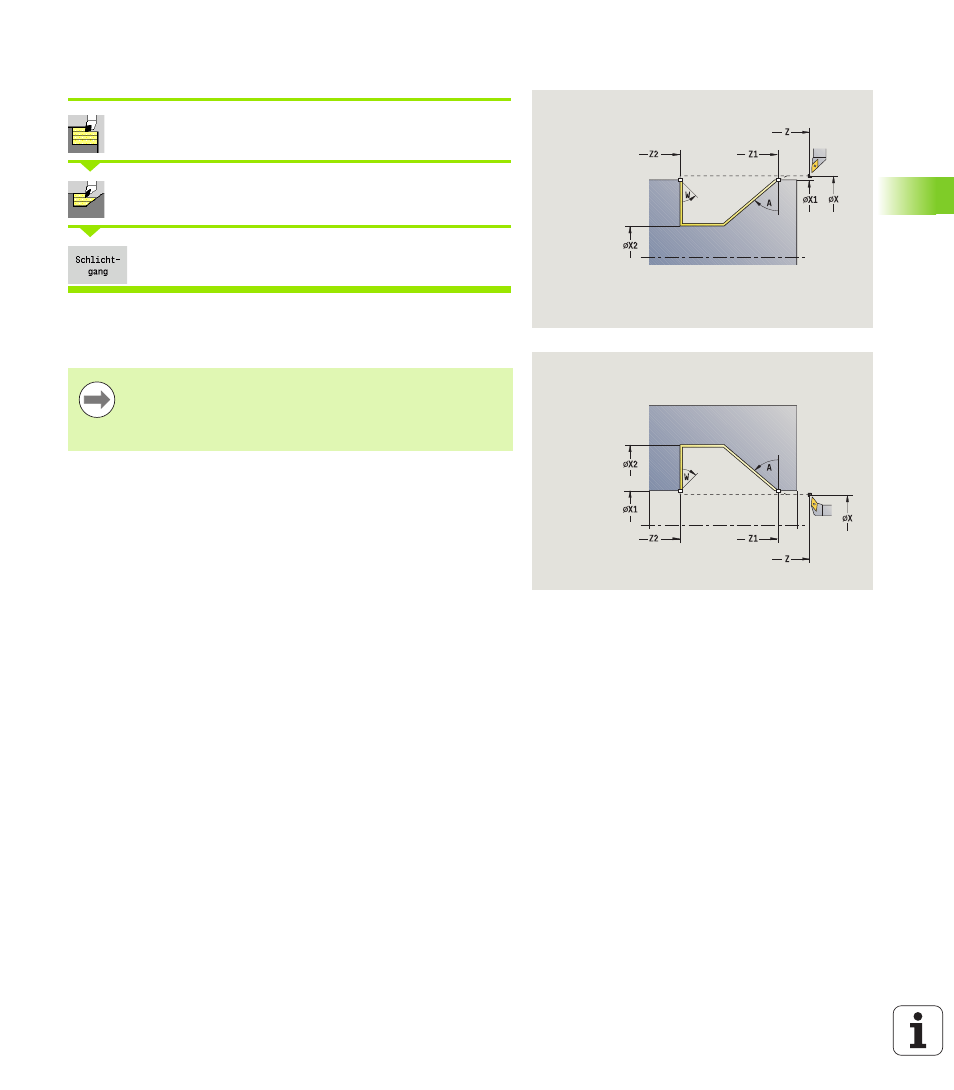

Der Zyklus schlichtet den Konturabschnitt von
Anfangspunkt Kontur
bis
Endpunkt Kontur. Das Werkzeug fährt am Ende des Zyklus auf den
Startpunkt zurück.
Das Werkzeug taucht mit dem maximal möglichen
Winkel ein, das Restmaterial bleibt stehen.
Je steiler das Werkzeug eintaucht, desto größer ist die
Vorschubreduzierung (maximal 50%).
Zyklusparameter
X, Z
Startpunkt
X1, Z1
Anfangspunkt Kontur
X2, Z2
Endpunkt Kontur
A
Eintauchwinkel (Bereich: 0° <= A < 90°; default: 0°)
W
Endwinkel – Schräge am Konturende
(Bereich: 0° <= W < 90°)
G47
Sicherheitsabstand (siehe Seite 126)
G14
Werkzeugwechselpunkt (siehe Seite 126)
T
Revolverplatz-Nummer
ID
Werkzeug-ID-Nummer
S
Drehzahl/Schnittgeschwindigkeit
F
Umdrehungsvorschub
MT
M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
