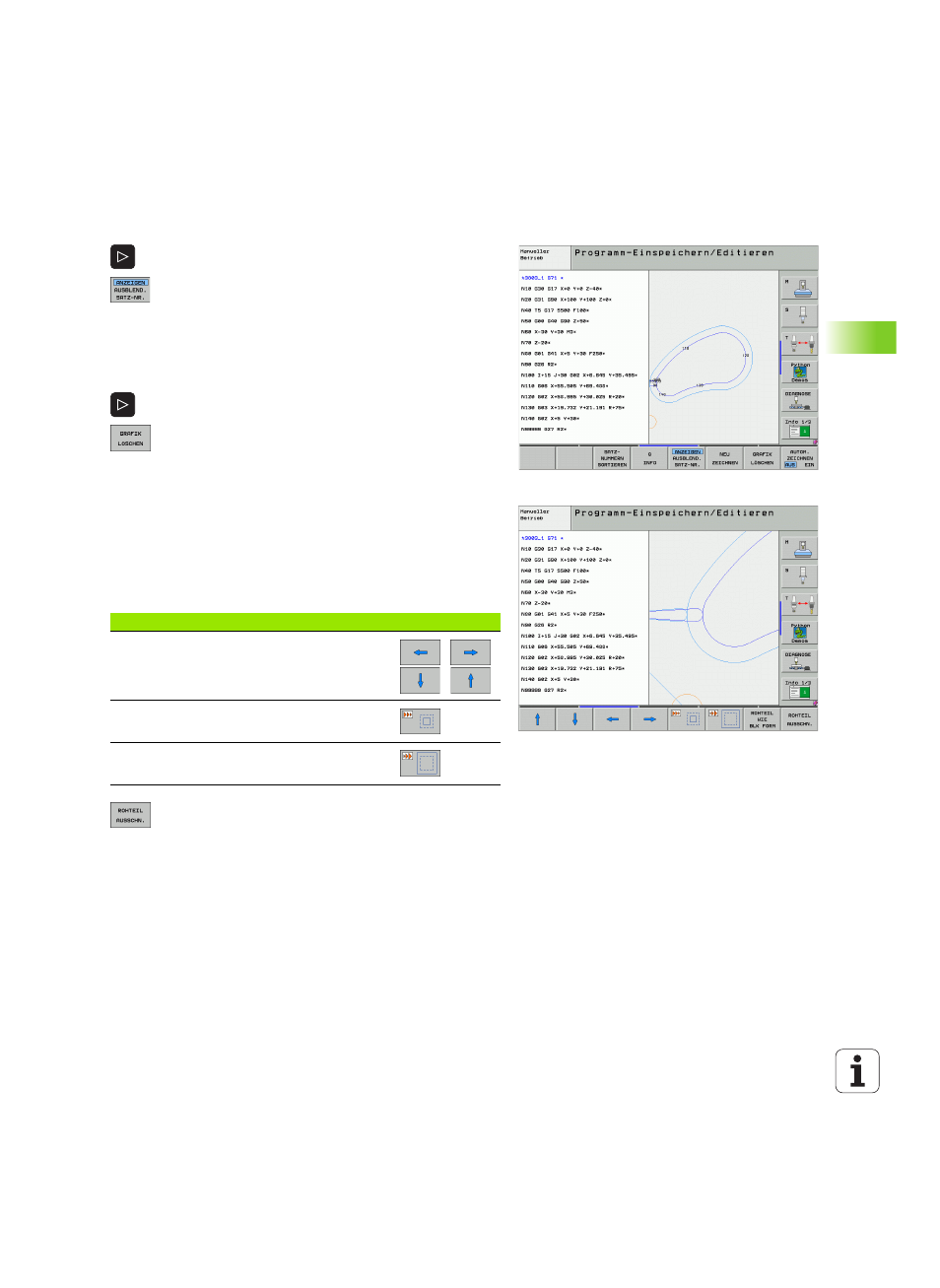

HEIDENHAIN iTNC 530 149
4.5 Pr
ogr
ammier
-Gr
a
fik
Satz-Nummern ein- und ausblenden
 Softkey-Leiste umschalten: Siehe Bild rechts oben
 Satz-Nummern einblenden: Softkey ANZEIGEN
AUSBLEND. SATZ-NR. auf ANZEIGEN setzen
 Satz-Nummern ausblenden: Softkey ANZEIGEN
AUSBLEND. SATZ-NR. auf AUSBLEND. setzen
Grafik löschen
 Softkey-Leiste umschalten: Siehe Bild rechts oben
 Grafik löschen: Softkey GRAFIK LÖSCHEN drücken
Ausschnittsvergrößerung oder -verkleinerung
Sie können die Ansicht für eine Grafik selbst festlegen. Mit einem
Rahmen wählen Sie den Ausschnitt für die Vergrößerung oder
Verkleinerung.
 Softkey-Leiste für Ausschnitts-Vergrößerung/Verkleinerung wählen
(zweite Leiste, siehe Bild rechts Mitte)
Damit stehen folgende Funktionen zur Verfügung:
 Mit Softkey ROHTEIL AUSSCHN. ausgewählten
Bereich übernehmen
Mit dem Softkey ROHTEIL WIE BLK FORM stellen Sie den
ursprünglichen Ausschnitt wieder her.
Funktion Softkey
Rahmen einblenden und verschieben. Zum
Verschieben jeweiligen Softkey gedrückt halten
Rahmen verkleinern – zum Verkleinern Softkey
gedrückt halten
Rahmen vergrößern – zum Vergrößern Softkey
gedrückt halten
