n Kreisbahn G02/G03/G05 mit festgelegtem
Radius
Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R.
Drehsinn
„ Im Uhrzeigersinn: G02
„ Im Gegen-Uhrzeigersinn: G03
„ Ohne Drehrichtungs-Angabe: G05. Die TNC fährt die Kreisbahn mit
der zuletzt programmierten Drehrichtung
Programmierung
 Koordinaten des Kreisbogen-Endpunkts eingeben
 Radius R
Achtung: Das Vorzeichen legt die Größe des
Kreisbogens fest!
Falls nötig:
 Vorschub F
 Zusatz-Funktion M

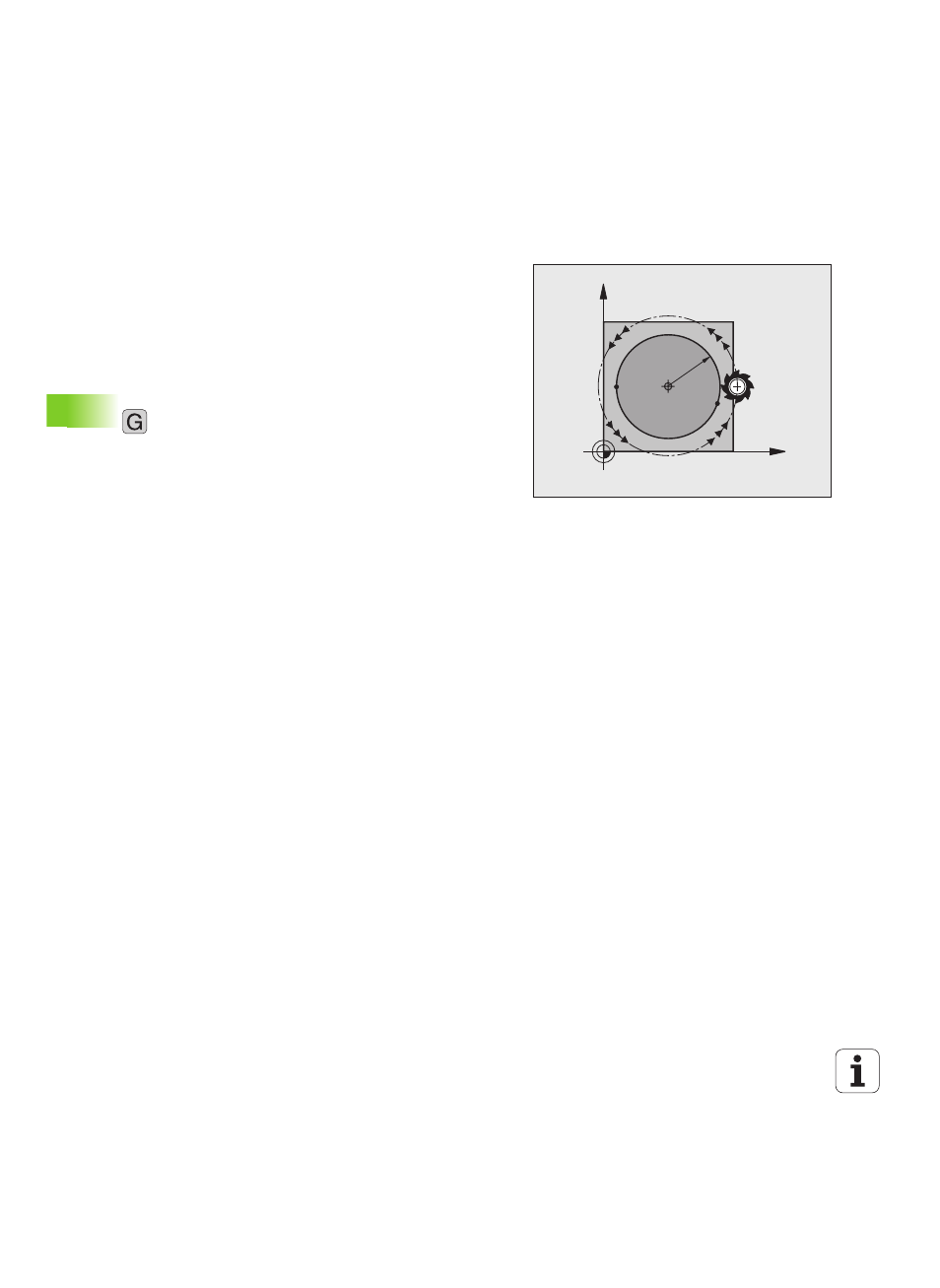

Vollkreis
Für einen Vollkreis programmieren Sie zwei CR-Sätze hintereinander:
Der Endpunkt des ersten Halbkreises ist Startpunkt des zweiten.
Endpunkt des zweiten Halbkreises ist Startpunkt des ersten.
X
Y
I,J
S
1
=E
2
E
1
=S
2
R
3
