278

7 Programmieren: Zusatz-Funktionen

7.

4 Zusatz-F

u

nktionen für das Bahn

v

e

rh

alt

e

n

Vorschubgeschwindigkeit bei Kreisbögen:
M109/M110/M111

Standardverhalten

Die TNC bezieht die programmierte Vorschubgeschwindigkeit auf die
Werkzeug-Mittelpunktsbahn.

Verhalten bei Kreisbögen mit M109

Die TNC hält bei Innen- und Außenbearbeitungen den Vorschub von
Kreisbögen an der Werkzeug-Schneide konstant.

Verhalten bei Kreisbögen mit M110

Die TNC hält den Vorschub bei Kreisbögen ausschließlich bei einer
Innenbearbeitung konstant. Bei einer Außenbearbeitung von
Kreisbögen wirkt keine Vorschub-Anpassung.

Wirkung

M109 und M110 werden wirksam am Satz-Anfang.
M109 und M110 setzen Sie mit M111 zurück.

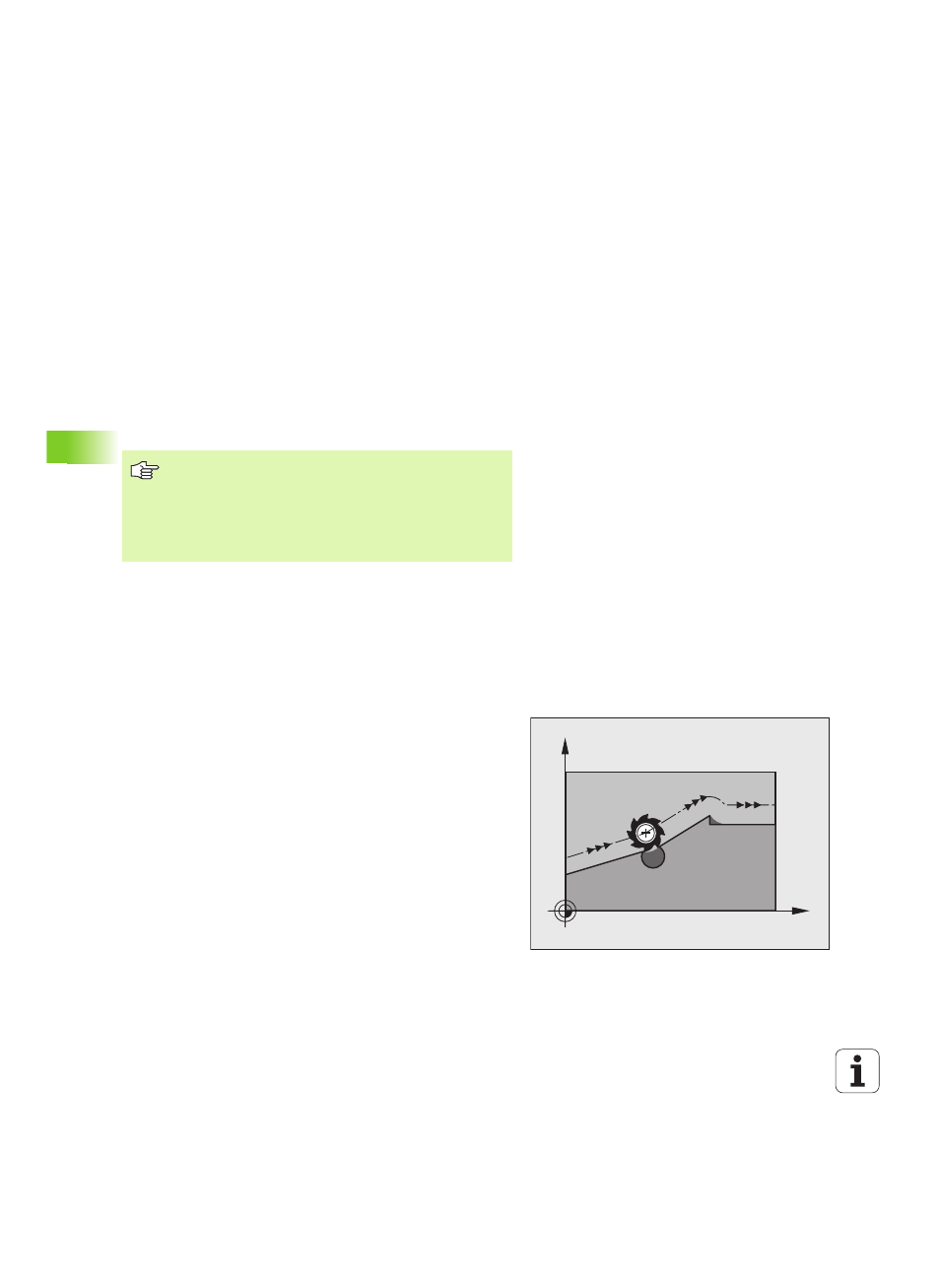

Radiuskorrigierte Kontur vorausberechnen
(LOOK AHEAD): M120

Standardverhalten

Wenn der Werkzeug-Radius größer ist, als eine Konturstufe, die
radiuskorrigiert zu fahren ist, dann unterbricht die TNC den
Programmlauf und zeigt eine Fehlermeldung. M97 (siehe „Kleine
Konturstufen bearbeiten: M97” auf Seite 273) verhi
ndert die
Fehlermeldung, führt aber zu einer Freischneidemarkierung und
verschiebt zusätzlich die Ecke.

Bei Hinterschneidungen verletzt die TNC u.U. die Kontur.

M110 wirkt auch bei der Innenbearbeitung von
Kreisbögen mit Konturzyklen. Wenn Sie M109 bzw. M110
vor dem Aufruf eines Bearbeitungszyklus definieren, wirkt
die Vorschub-Anpassung auch bei Kreisbögen innerhalb
von Bearbeitungszyklen. Am Ende oder nach Abbruch
eines Bearbeitungszyklus wird der Ausgangszustand
wieder hergestellt.

X

Y
