HEIDENHAIN iTNC 530 457
8.8 Zyklen zum Abz
e
ilen

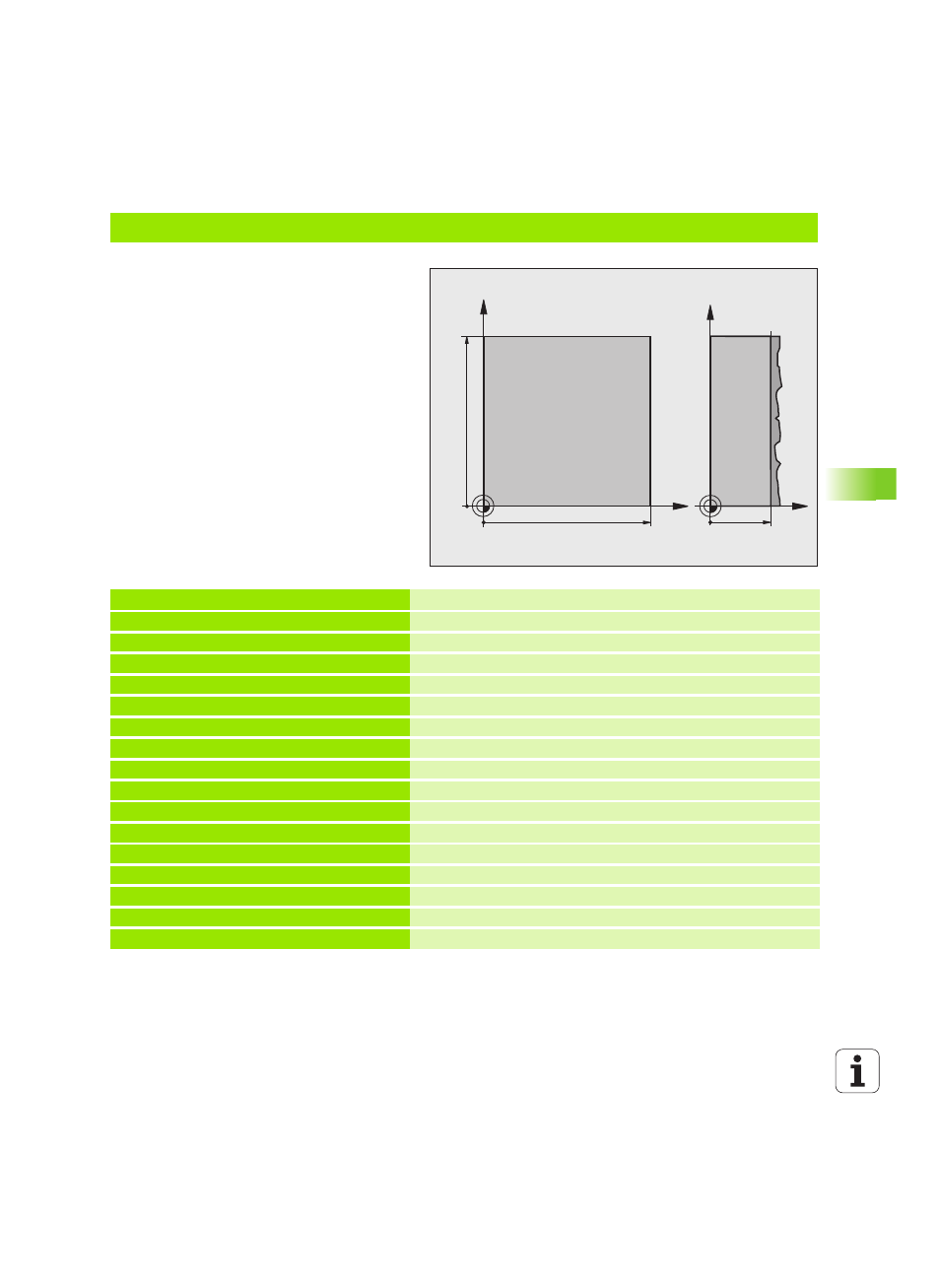

Beispiel: Abzeilen
%C230 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Rohteil-Definition
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+5 * Werkzeug-Definition
N40 T1 G17 S3500 * Werkzeug-Aufruf
N50 G00 G40 G90 Z+250 * Werkzeug freifahren
N60 G230 ABZEILEN Zyklus-Definition Abzeilen
Q225=+0 ;STARTPUNKT 1. ACHSE
Q226=+0 ;STARTPUNKT 2. ACHSE
Q227=+35 ;STARTPUNKT 3. ACHSE
Q218=100 ;1. SEITEN-LAENGE
Q219=100 ;2. SEITEN-LAENGE
Q240=25 ;ANZAHL SCHNITTE
Q206=250 ;VORSCHUB TIEFENZ.
Q207=400 ;VORSCHUB FRAESEN
Q209=150 ;VORSCHUB QUER
Q200=2 ;SICHERHEITS-ABST.
X
Y
100
100
Z
Y
35
