HEIDENHAIN iTNC 530
375
8.4 Zyklen zum F
räsen v
on
T
a
sc
hen, Zapf
en und Nut
e
n
Bearbeitungs-Umfang (0/1/2)
Q215: Bearbeitungs-
Umfang festlegen:
0: Schruppen und Schlichten
1: Nur Schruppen
2: Nur Schlichten
Schlichten Seite und Schlichten Tiefe werden nur
ausgeführt, wenn das jeweilige Schlichtaufmaß
(Q368, Q369) definiert ist
Nutlänge
Q218 (Wert parallel zur Hauptachse der
Bearbeitungsebene): Längere Seite der Nut eingeben
Nutbreite
Q219 (Wert parallel zur Nebenachse der
Bearbeitungsebene): Breite der Nut eingeben; wenn
Nutbreite gleich Werkzeug-Durchmesser eingege-
ben, dann schruppt die TNC nur (Langloch fräsen).
Maximale Nutbreite beim Schruppen: Doppelter
Werkzeug-Durchmesser
Schlichtaufmaß Seite
Q368 (inkremental): Schlicht-
Aufmaß in der Bearbeitungs-Ebene
Drehlage
Q374 (absolut): Winkel, um den die gesamte
Nut gedreht wird. Das Drehzentrum liegt in der
Position, auf der das Werkzeug beim Zyklus-Aufruf
steht

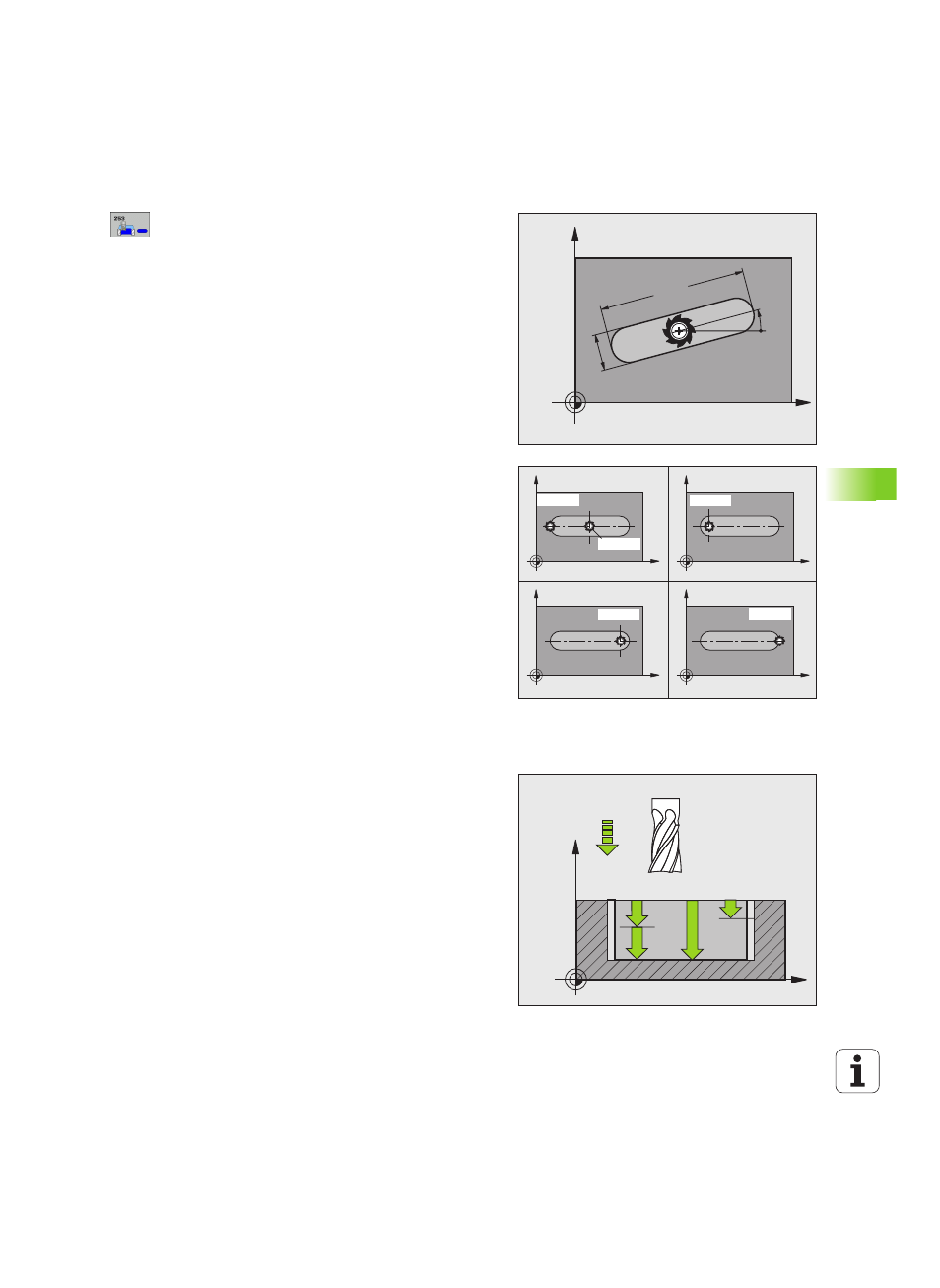

Lage der Nut (0/1/2/3/4)
Q367: Lage der Nut
bezogen auf die Position des Werkzeuges beim
Zyklus-Aufruf (siehe Bild rechts Mitte):
0: Werkzeugposition = Nutmitte
1: Werkzeugposition = Linkes Ende der Nut
2: Werkzeugposition = Zentrum linker Nutkreis
3: Werkzeugposition = Zentrum rechter Nutkreis
4: Werkzeugposition = Rechtes Ende der Nut
Vorschub Fräsen
Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
Fräsart
Q351: Art der Fräsbearbeitung bei M03:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsn
Tiefe
Q201 (inkremental): Abstand Werkstück-
Oberfläche – Nutgrund
Zustell-Tiefe
Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben
Schlichtaufmaß Tiefe
Q369 (inkremental): Schlicht-
Aufmaß für die Tiefe
Vorschub Tiefenzustellung
Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Fahren
auf Tiefe in mm/min
Zustellung Schlichten
Q338 (inkremental): Maß, um
welches das Werkzeug in der Spindelachse beim
Schlichten zugestellt wird. Q338=0: Schlichten in
einer Zustellung
X
Y
Q21
9
Q218
Q374
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=
Q367=
Q367=3
Q367=
X
Z
Q201
Q206
Q202
Q338
