HEIDENHAIN iTNC 530 73
2.2 V
e
rf
ahr
e
n der Masc
hinenac
h
sen
Elektronisches Handrad HR 420
Im Gegensatz zum HR 410 ist das tragbare Handrad HR 420 mit einem
Display ausgestattet, auf dem verschiedene Informationen angezeigt
werden. Darüber hinaus können Sie über die Handrad-Softkeys
wichtige Einrichte-Funktionen ausführen, z.B. Bezugspunkte setzen
oder M-Funktionen eingeben und abarbeiten.
Sobald Sie das Handrad über die Handrad-Aktivierungstaste aktiviert
haben, ist keine Bedienung über das Bedienpult mehr möglich. Die
TNC zeigt diesen Zustand am TNC-Bildschirm durch ein
Überblendfenster an.

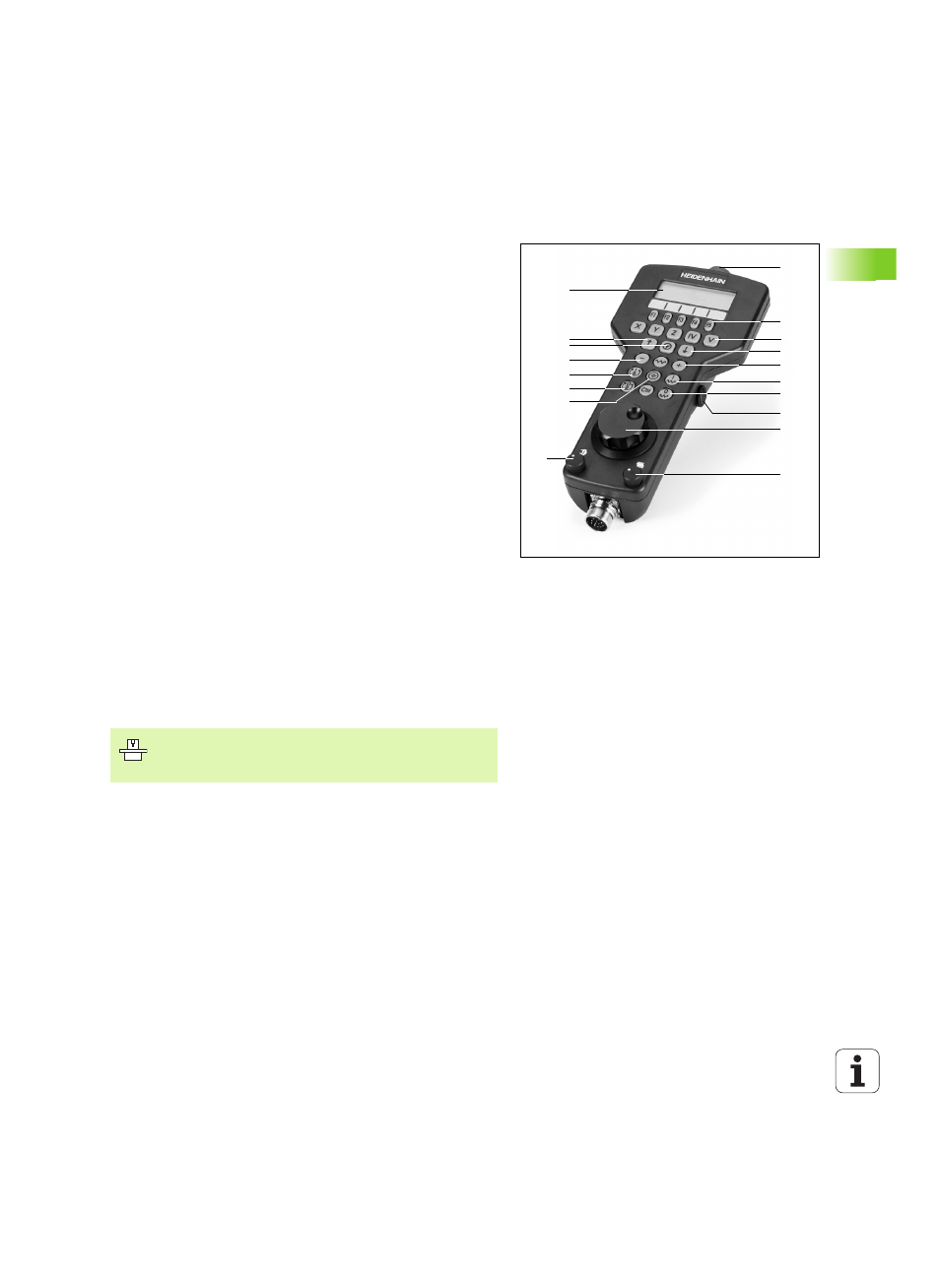

Das Handrad HR 420 verfügt über folgende Bedienelemente:
Verfahren mit dem Handrad ist – bei aktivem M118 – auch während des
Programmlaufs möglich.
2
5
7
8
1
3
4
6
7
9
11
12
14
16
15
13
10
6
1 NOT-AUS-Taste
2 Handrad-Display zur Status-Anzeige und Auswahl von Funktionen
3 Softkeys
4 Achswahltasten
5 Handrad-Aktivierungstaste
6 Pfeiltasten zur Definition der Handrad-Empfindlichkeit
7 Richtungstaste, in die die TNC die gewählte Achse verfährt
8 Spindel einschalten (maschinenabhängige Funktion)
9 Spindel ausschalten (maschinenabhängige Funktion)
10 Taste „NC-Satz generieren“
11 NC-Start
12 NC-Stopp
13 Zustimmtaste
14 Handrad
15 Spindeldrehzahl-Potentiometer
16 Vorschub-Potentiometer
Ihr Maschinen-Hersteller kann zusätzliche Funktionen für
das HR 420 zur Verfügung stellen. Maschinen-Handbuch
beachten
