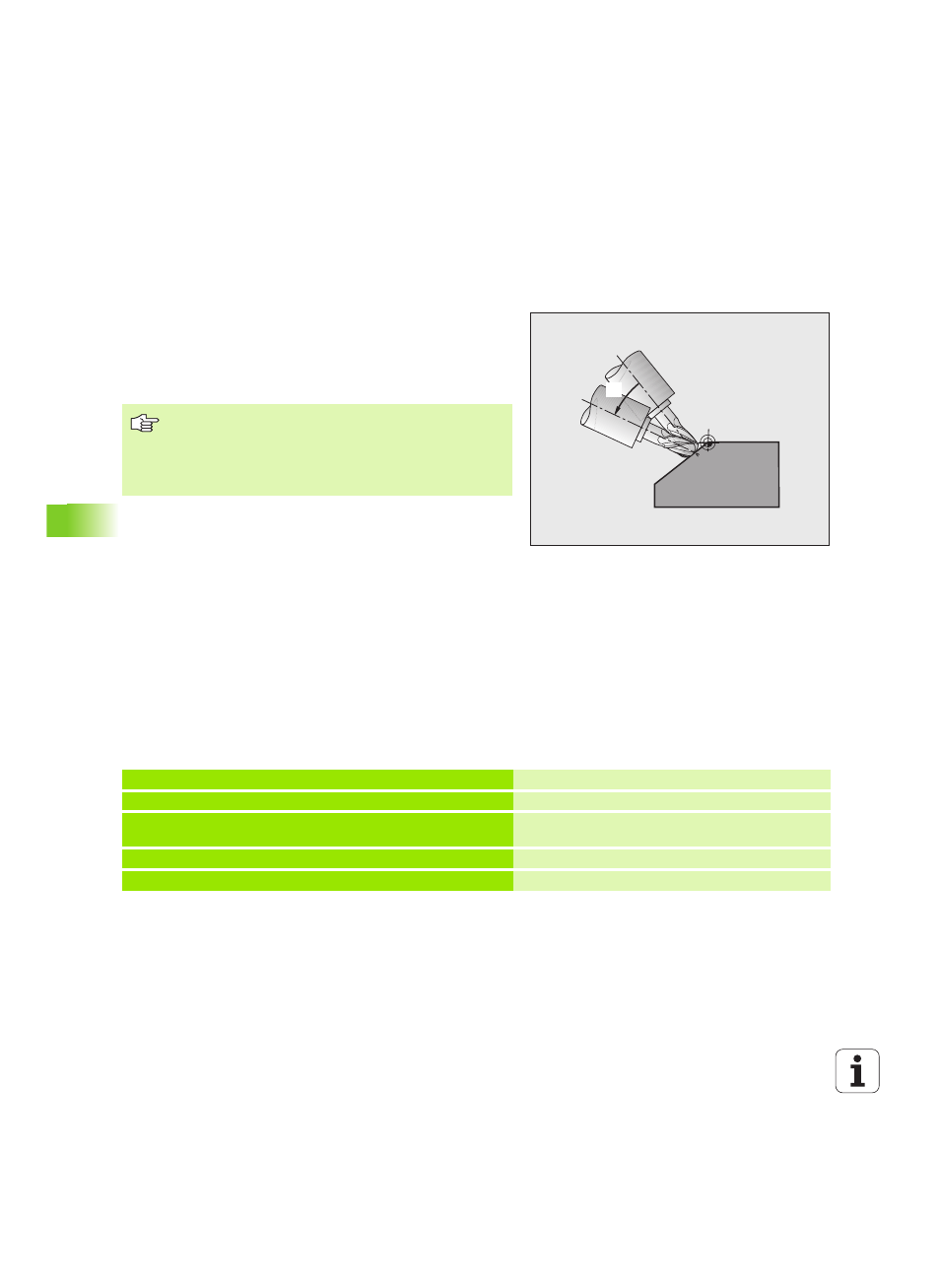

512 9 Programmieren: Sonderfunktionen
9.1
1
St
urzfräsen in der g
e
sc
hw
enkt
en Ebene
9.11 Sturzfräsen in der
geschwenkten Ebene
Funktion
In Verbindung mit den neuen PLANE-Funktionen und M128 können Sie
in einer geschwenkten Bearbeitungsebene sturzfräsen. Hierfür
stehen zwei Definitionsmöglichkeiten zur Verfügung:
„ Sturzfräsen durch inkrementales Verfahren einer Drehachse
„ Sturzfräsen über Normalenvektoren (nur Klartext-Dialog)
Sturzfräsen durch inkrementales Verfahren
einer Drehachse
 Werkzeug freifahren
 M128 aktivieren
 Beliebige PLANE-Funktion definieren, Positionierverhalten
beachten
 Über einen L-Satz den gewünschten Sturzwinkel in der
entsprechenden Achse inkremental verfahren
NC-Beispielsätze:
IB
Sturzfräsen in der geschwenkten Ebene funktioniert nur
mit Radiusfräsern.
Bei 45°-Schwenkköpfen/Schwenktischen, können Sie den
Sturzwinkel auch als Raumwinkel definieren. Verwenden
Sie dazu FUNCTION TCPM (nur Klartext-Dialog).
...
N120 G00 G40 Z+50 M128 * Auf sichere Höhe positionieren, M128 aktivieren
N130 PLANE SPATIAL SPA+0 SPB-
45 SPC+0 MOVE ABST50 F1000 * PLANE-Funktion definieren und aktivieren
N140 G01 G91 F1000 B-17 * Sturzwinkel einstellen
... Bearbeitung in der geschwenkten Ebene definieren
