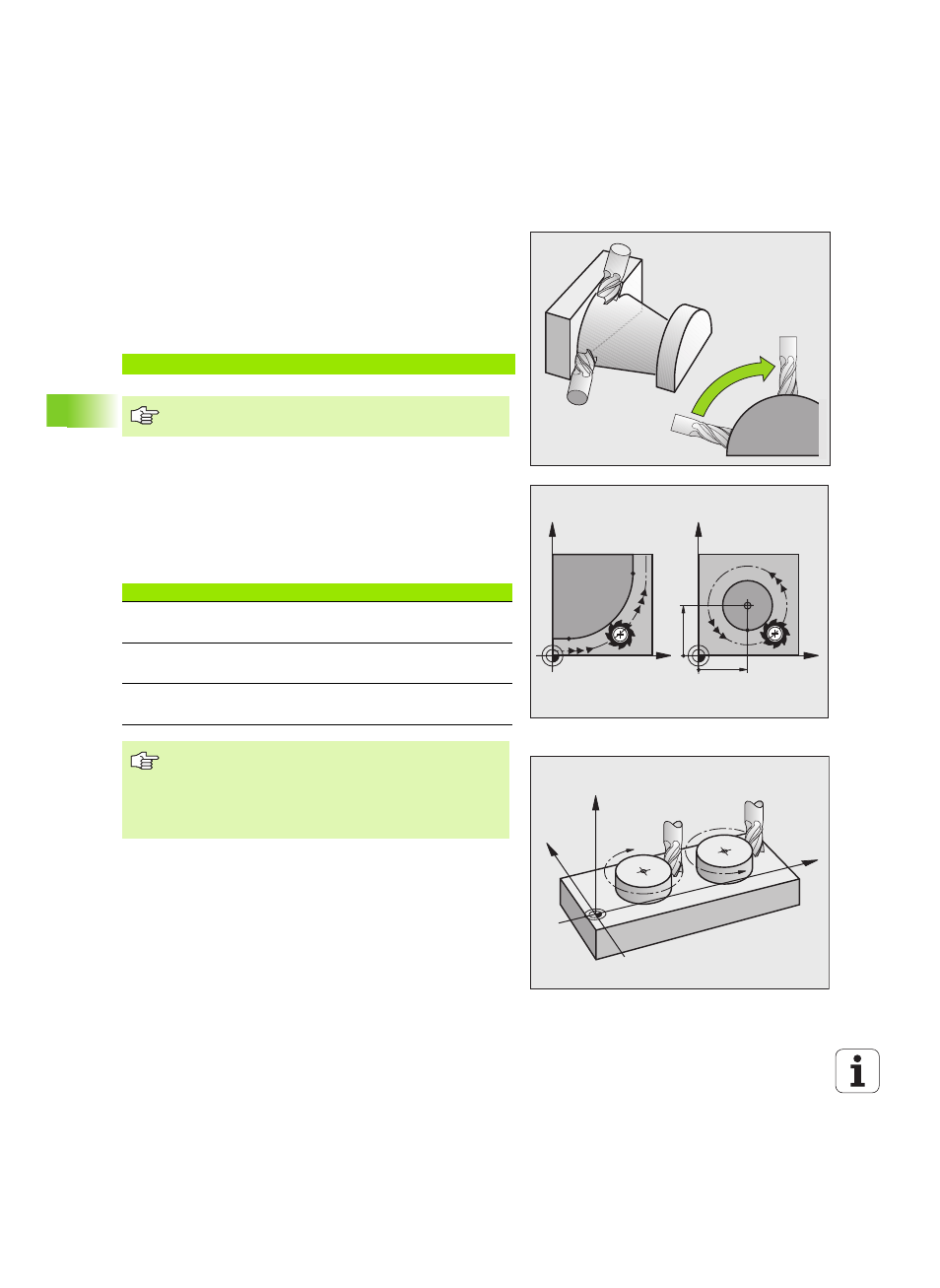

226 6 Programmieren: Konturen programmieren
6.2 Gr
undlag
en zu den Bahnfunktionen
Eingabe von mehr als drei Koordinaten
Die TNC kann bis zu 5 Achsen gleichzeitig steuern. Bei einer
Bearbeitung mit 5 Achsen bewegen sich beispielsweise 3 Linear- und
2 Drehachsen gleichzeitig.
Das Bearbeitungs-Programm für eine solche Bearbeitung liefert
gewöhnlich ein CAM-System und kann nicht an der Maschine erstellt
werden.
Beispiel:
Kreise und Kreisbögen
Bei Kreisbewegungen fährt die TNC zwei Maschinenachsen
gleichzeitig: Das Werkzeug bewegt sich relativ zum Werkstück auf
einer Kreisbahn. Für Kreisbewegungen können Sie einen
Kreismittelpunkt eingeben.
Mit den Bahnfunktionen für Kreisbögen programmieren Sie Kreise in
den Hauptebenen: Die Hauptebene ist beim Werkzeug-Aufruf mit
dem Festlegen der Spindelachse zu definieren:
Drehsinn bei Kreisbewegungen
Für Kreisbewegungen ohne tangentialen Übergang zu anderen
Konturelementen geben Sie den Drehsinn über folgende Funktionen
ein:
„ Drehung im Uhrzeigersinn: G02/G12
„ Drehung gegen den Uhrzeigersinn: G03/G13
N123 G01 G40 X+20 Y+10 Z+2 A+15 C+6 F100 M3 *
Eine Bewegung von mehr als 3 Achsen wird von der TNC
grafisch nicht unterstützt.
X
Y
X
Y
I
J
Spindelachse Hauptebene Kreismittelpunkt
Z (G17) XY, auch
UV, XV, UY I, J
Y (G18) ZX, auch
WU, ZU, WX K, I
X (G19) YZ, auch
VW, YW, VZ J, K
Kreise, die nicht parallel zur Hauptebene liegen,
programmieren Sie auch mit der Funktion
„Bearbeitungsebene schwenken“ (siehe
„BEARBEITUNGSEBENE (Zyklus G80, Software-Option
1)”, Seite 470), oder mit Q-Parametern (siehe „Prinzip und
Funktionsübersicht”, Seite 530).
G02/G12
G03/G13
X
Z
Y
