578 12 Programm-Test und Programmlauf
12.1 Gr
afik
en

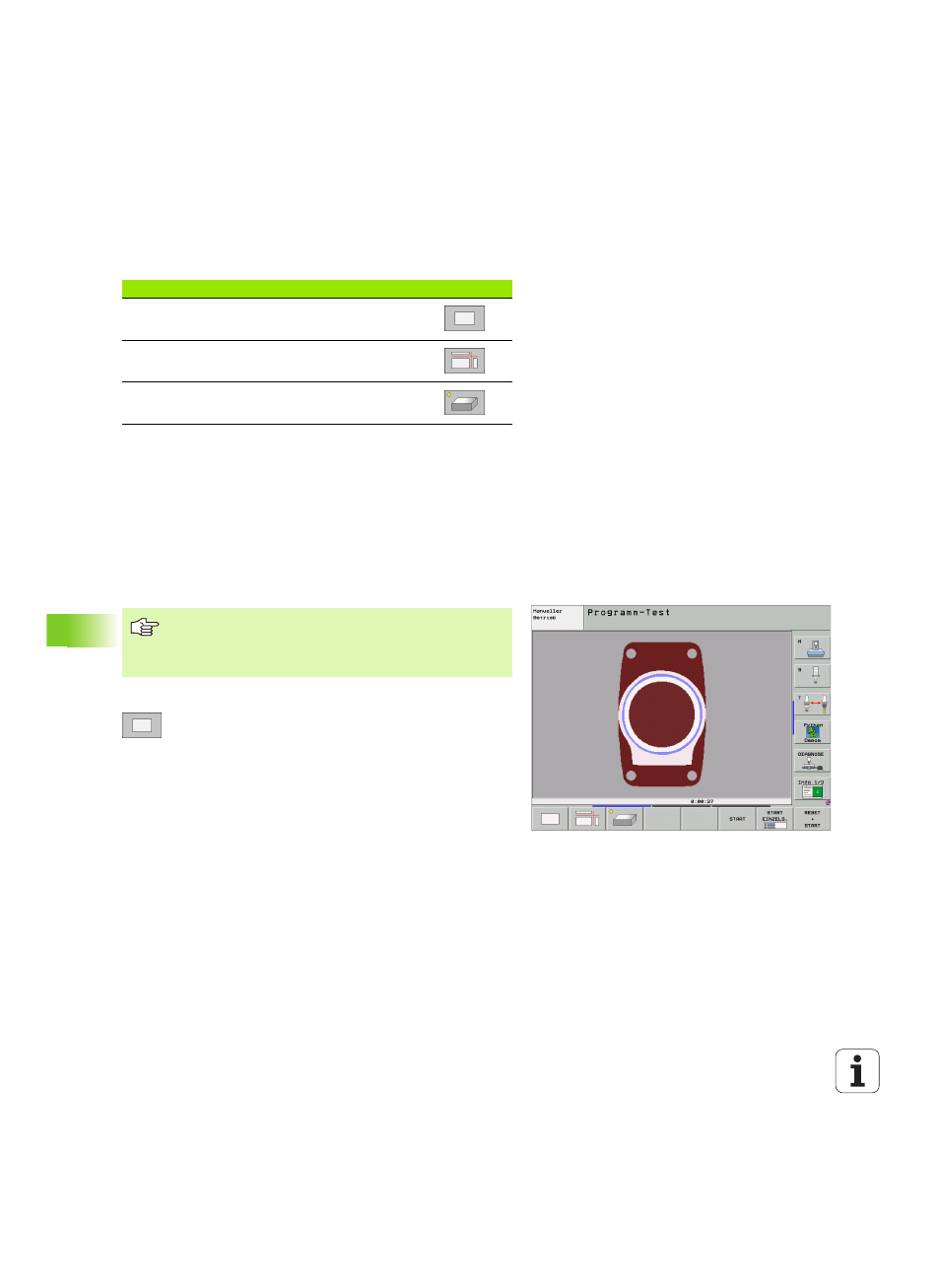

Übersicht: Ansichten
In den Programmlauf-Betriebsarten und in der Betriebsart
Programm-Test zeigt die TNC folgende Softkeys:
Einschränkung während des Programmlaufs
Die Bearbeitung lässt sich nicht gleichzeitig grafisch darstellen, wenn
der Rechner der TNC durch komplizierte Bearbeitungsaufgaben oder
großflächige Bearbeitungen bereits ausgelastet ist. Beispiel: Abzeilen
über das ganze Rohteil mit großem Werkzeug. Die TNC führt die
Grafik nicht mehr fort und blendet den Text ERROR im Grafik-Fenster
ein. Die Bearbeitung wird jedoch weiter ausgeführt.
Draufsicht
Diese grafische Simulation läuft am schnellsten ab
 Draufsicht mit Softkey wählen
 Für die Tiefendarstellung dieser Grafik gilt: Je tiefer,
desto dunkler
Ansicht Softkey
Draufsicht
Darstellung in 3 Ebenen
3D-Darstellung
Sofern Sie eine Mouse an Ihrer Maschine verfügbar
haben, können Sie durch Positionieren des Mousezeigers
über eine beliebige Stelle des Werkstücks, die Tiefe an
dieser Stelle in der Statuszeile ablesen.
