184

4 Programmieren: Grundlagen, Datei-Verwaltung, Programmierhilfen, Paletten-Verwaltung

4.15 P

a

let

tenbetr

ieb mit w

e

rk

z

e

ug

or

ientier

ter Bearbeit

ung

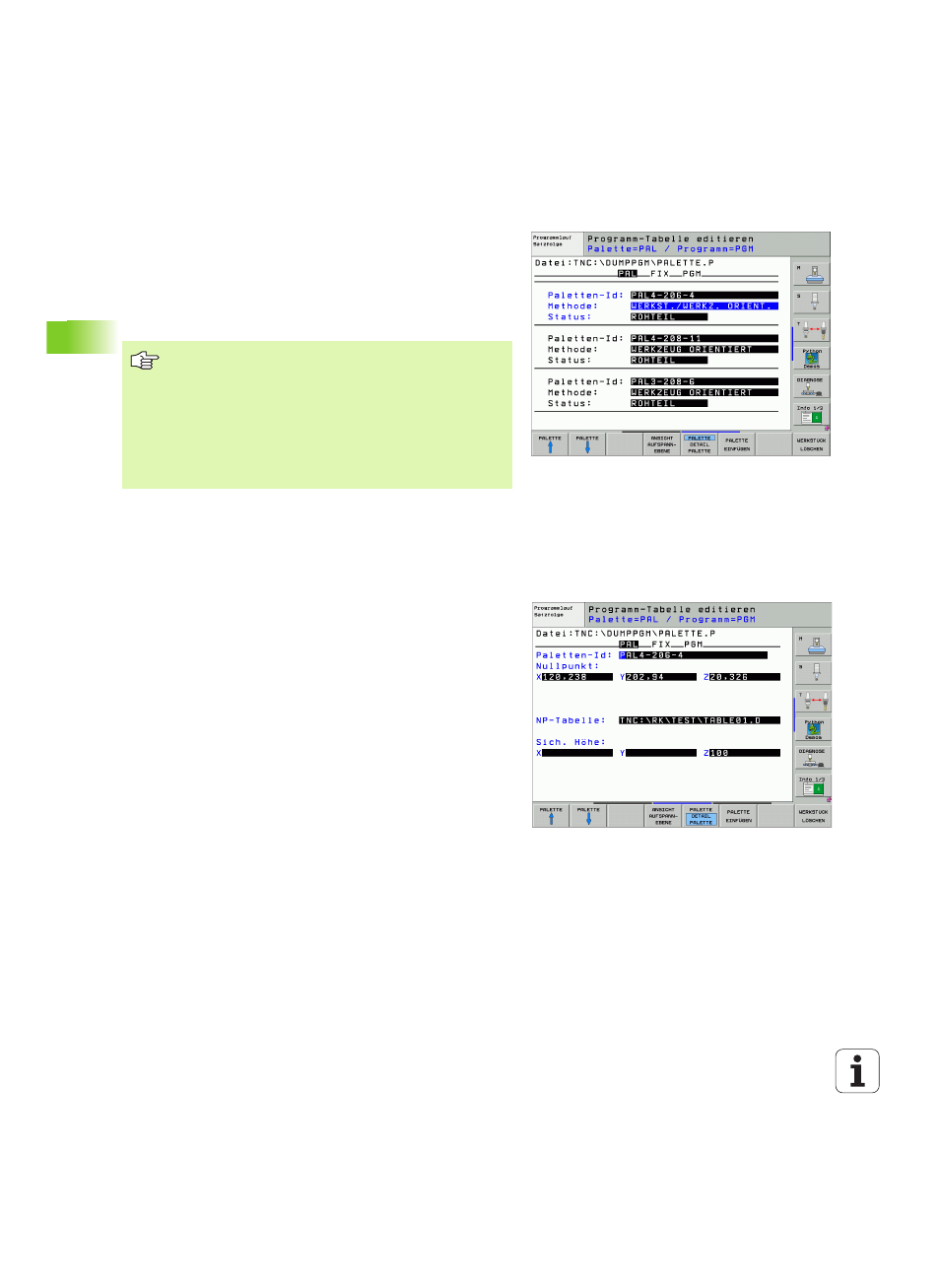

Palettenebene einstellen

„

Paletten-Id

: Der Name der Palette wird angezeigt

„

Methode

: Sie können die Bearbeitungsmethoden WORKPIECE

ORIENTED bzw. TOOL ORIENTED auswählen. Die getroffene
Auswahl wird in die dazugehörige Werkstückebene mit
übernommen und überschreibt eventuell vorhandene Einträge. In
der Tabellenansicht erscheint die Methode WERKSTÜCK
ORIENTIERT mit WPO und WERKZEUG ORIENTIERT mit TO.

„

Status

: Der Sofkey ROHTEIL kennzeichnet die Palette mit den

dazugehörigen Aufspannungen bzw. Werkstücken als noch nicht
bearbeitet, im Feld Status wird BLANK eingetragen. Verwenden Sie
den Softkey FREIER PLATZ, falls Sie die Palette bei der Bearbeitung
überspringen möchten, im Feld Status erscheint EMPTY

Details in der Palettenebene einrichten

„

Paletten-Id

: Geben Sie den Namen der Palette ein

„

Nullpunkt

: Nullpunkt für Palette eingeben

„

NP-Tabelle

: Tragen Sie Namen und Pfad der Nullpunkt-Tabelle für

das Werkstück ein. Die Eingabe wird in die Aufspannungs- und
Werkstückebene übernommen.

„

Sich. Höhe

: (optional): Sichere Position für die einzelnen Achsen

bezogen auf die Palette. Die angegebenen Positionen werden nur
angefahren, wenn in den NC-Makros diese Werte gelesen und
entsprechend programmiert wurden.

Der Eintrag TO-/WP-ORIENTED kann nicht über Softkey
eingestellt werden. Dieser erscheint nur, wenn in der
Werkstück- bzw. Aufspannungsebene unterschiedliche
Bearbeitungsmethoden für die Werkstücke eingestellt
wurden.

Wird die Bearbeitungsmethode in der
Aufspannungsebene eingestellt, werden die Einträge in
die Werkstückebene übernommen und eventuell
vorhandene überschrieben.
