412 8 Programmieren: Zyklen
8.6 SL
-Zyklen

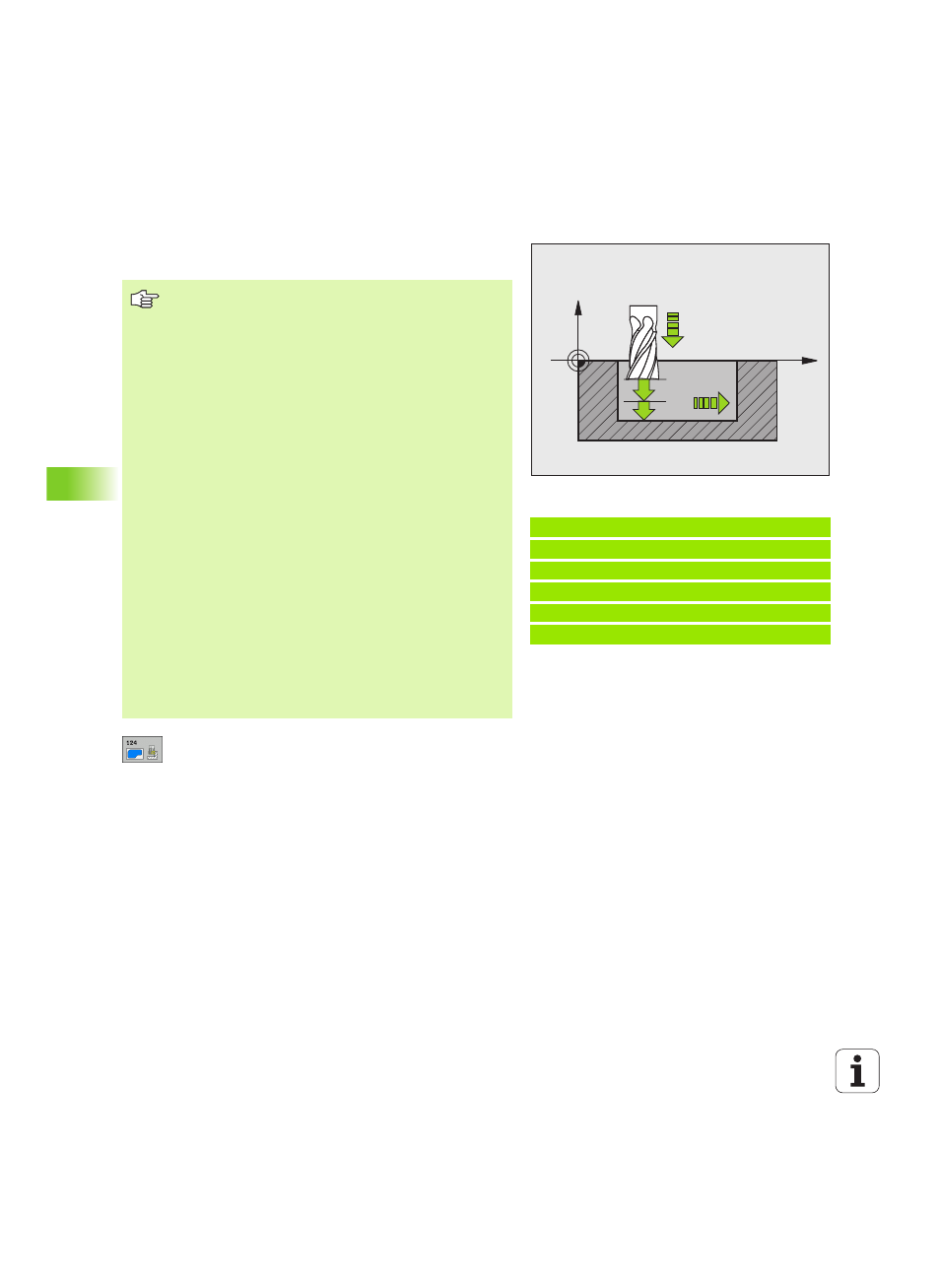

SCHLICHTEN SEITE (Zyklus G124)
Die TNC fährt das Werkzeug auf einer Kreisbahn tangential an die
Teilkonturen. Jede Teilkontur wird separat geschlichtet.
 Drehsinn? Uhrzeigersinn = –1 Q9:
Bearbeitungsrichtung:
+1: Drehung im Gegen-Uhrzeigersinn
–1: Drehung im Uhrzeigersinn
 Zustell-Tiefe Q10 (inkremental): Maß, um das das
Werkzeug jeweils zugestellt wird
 Vorschub Tiefenzustellung Q11: Eintauchvorschub
 Vorschub Ausräumen Q12: Fräsvorschub
 Schlichtaufmaß Seite Q14 (inkremental): Aufmaß für
mehrmaliges Schlichten; der letzte Schlicht-Rest wird
ausgeräumt, wenn Sie Q14 = 0 eingeben
Beispiel: NC-Satz
N61 G124 SCHLICHTEN SEITE
Q9=+1 ;DREHSINN
Q10=+5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=350 ;VORSCHUB RAEUMEN
Q14=+0 ;AUFMASS SEITE
X
Z
Q11
Q12
Q10
Beachten Sie vor dem Programmieren
Die Summe aus Schlichtaufmaß Seite (Q14) und
Schlichtwerkzeug-Radius muss kleiner sein als die
Summe aus Schlichtaufmaß Seite (Q3,Zyklus G120) und
Räumwerkzeug-Radius.
Wenn Sie Zyklus G124 abarbeiten ohne zuvor mit Zyklus
G122
ausgeräumt zu haben, gilt oben aufgestellte
Berechnung ebenso; der Radius des Räum-Werkzeugs hat
dann den Wert „0“.
Sie können Zyklus G124 auch zum Konturfräsen
verwenden. Sie müssen dann
„ die zu fräsende Kontur als einzelne Insel definieren
(ohne Taschenbegrenzung) und
„ im Zyklus G120 das Schlichtaufmaß (Q3) größer
eingeben, als die Summe aus Schlichtaufmaß Q14 +
Radius des verwendeten Werkzeugs
Die TNC ermittelt den Startpunkt fürs Schlichten
selbständig. Der Startpunkt ist abhängig von den
Platzverhältnissen in der Tasche und dem im Zyklus G120
programmierten Aufmaß.
Die TNC berechnet den Startpunkt auch in Abhbängigkeit
von der Reihenfolge beim Abarbeiten. Wenn Sie den
Schlichtzyklus mit der Taste GOTO anwählen und das
Programm dann starten, kann der Startpunkt an einer
anderen Stelle liegen, als wenn Sie das Programm in der
definierten Reihenfolge abarbeiten.
