500 9 Programmieren: Sonderfunktionen
9.6 Bearbeit
ungsebene über zw
ei V
e
kt
or
en definier
en: PLANE
V
ECT
O
R Eingabeparameter

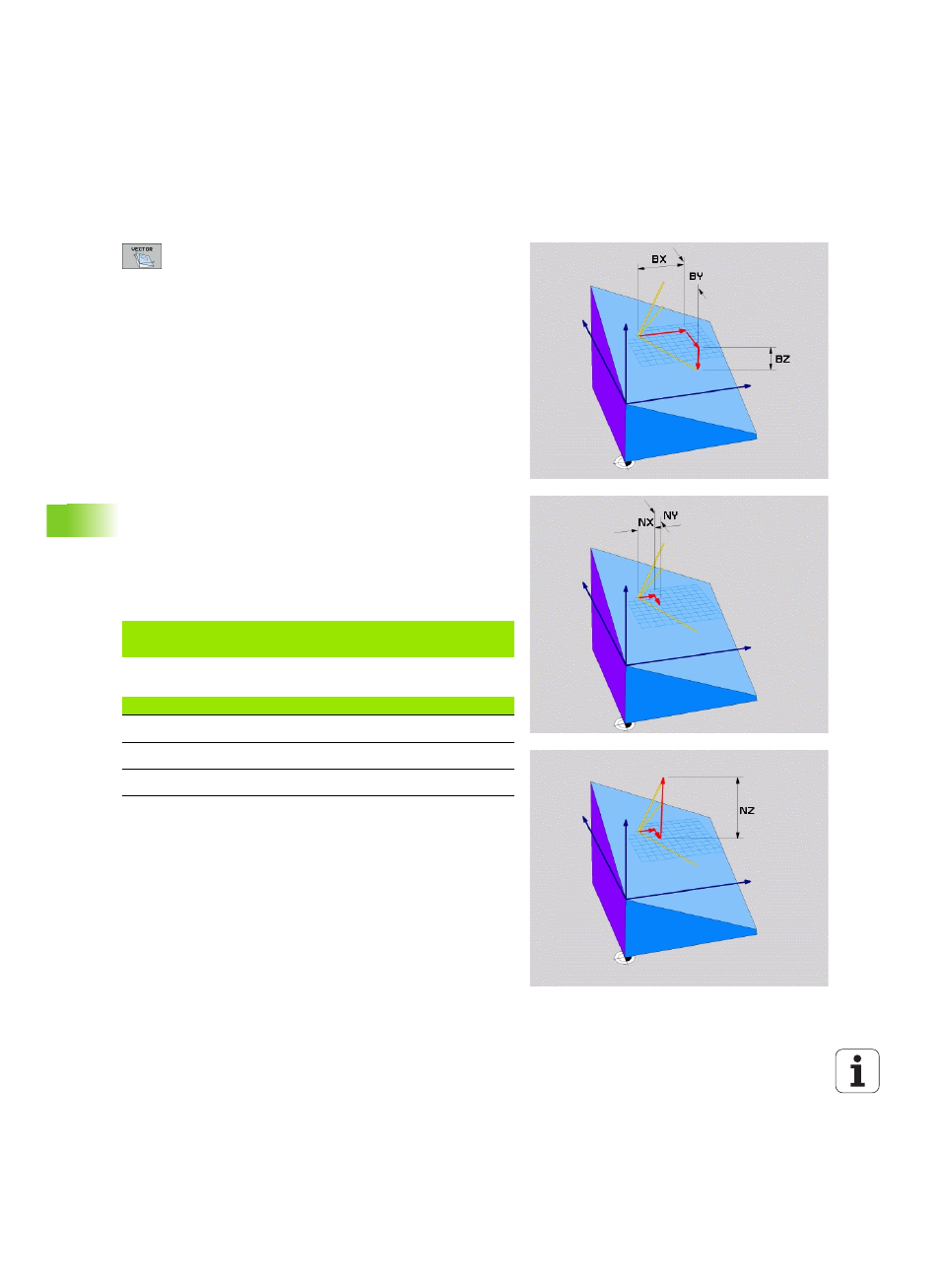

 X-Komponente Basisvektor? : X-Komponente BX des
Basisvektors B (siehe Bild rechts oben).
Eingabebereich: -99.9999999 bis +99.9999999
 Y-Komponente Basisvektor? : Y-Komponente BY des
Basisvektors B (siehe Bild rechts oben).
Eingabebereich: -99.9999999 bis +99.9999999
 Z-Komponente Basisvektor? : Z-Komponente BZ des
Basisvektors B (siehe Bild rechts oben).
Eingabebereich: -99.9999999 bis +99.9999999
 X-Komponente Normalenvektor? : X-Komponente NX
des Normalenvektors N (siehe Bild rechts Mitte).
Eingabebereich: -99.9999999 bis +99.9999999
 Y-Komponente Normalenvektor? : Y-Komponente NY
des Normalenvektors N (siehe Bild rechts Mitte).
Eingabebereich: -99.9999999 bis +99.9999999
 Z-Komponente Normalenvektor? : Z-Komponente NZ
des Normalenvektors N (siehe Bild rechts unten).
Eingabebereich: -99.9999999 bis +99.9999999
 Weiter mit den Positioniereigenschaften (siehe
„Positionierverhalten der PLANE-Funktion festlegen”
auf Seite 507)
NC-Satz
Verwendete Abkürzungen
N50 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 ...
Abkürzung Bedeutung
VECTOR Englisch vector = Vektor
BX, BY, BZ Basisvektor: X-, Y- und Z-Komponente
NX, NY, NZ Normalenvektor: X-, Y- und Z-Komponente
