HEIDENHAIN iTNC 530 447

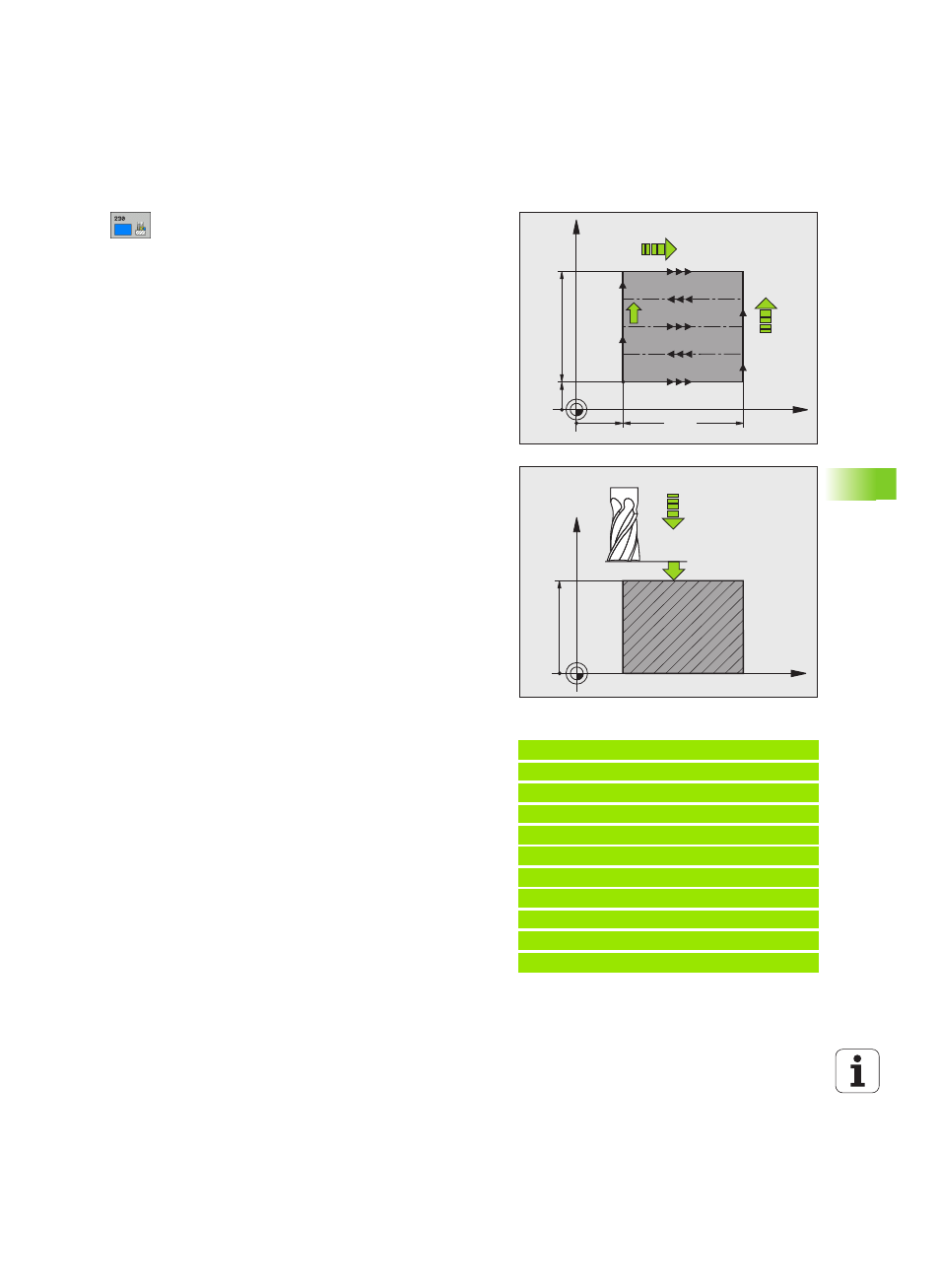

8.8 Zyklen zum Abz
e
ilen
 Startpunkt 1. Achse Q225 (absolut): Min-Punkt-
Koordinate der abzuzeilenden Fläche in der
Hauptachse der Bearbeitungsebene
 Startpunkt 2. Achse Q226 (absolut): Min-Punkt-
Koordinate der abzuzeilenden Fläche in der
Nebenachse der Bearbeitungsebene
 Startpunkt 3. Achse Q227 (absolut): Höhe in der
Spindelachse, auf der abgezeilt wird
 1. Seiten-Länge Q218 (inkremental): Länge der
abzuzeilenden Fläche in der Hauptachse der
Bearbeitungsebene, bezogen auf den Startpunkt
1. Achse
 2. Seiten-Länge Q219 (inkremental): Länge der
abzuzeilenden Fläche in der Nebenachse der
Bearbeitungsebene, bezogen auf den Startpunkt
2. Achse
 Anzahl Schnitte Q240: Anzahl der Zeilen, auf denen
die TNC das Werkzeug in der Breite verfahren soll
 Vorschub Tiefenzustellung
Q206:Verfahrgeschwindigkeit des Werkzeugs beim
Fahren vom Sicherheits-Abstand auf die Frästiefe in
mm/min
 Vorschub Fräsen Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
 Vorschub quer Q209: Verfahrgeschwindigkeit des
Werkzeugs beim Fahren auf die nächste Zeile in mm/
min; wenn Sie im Material quer fahren, dann Q209
kleiner als Q207 eingeben; wenn Sie im Freien quer
fahren, dann darf Q209 größer als Q207 sein
 Sicherheits-Abstand Q200 (inkremental): zwischen
Werkzeugspitze und Frästiefe für Positionierung am
Zyklus-Anfang und am Zyklus-Ende
Beispiel: NC-Satz
N71 G230 ABZEILEN
Q225=+10 ;STARTPUNKT 1. ACHSE
Q226=+12 ;STARTPUNKT 2. ACHSE
Q227=+2.5 ;STARTPUNKT 3. ACHSE
Q218=150 ;1. SEITEN-LAENGE
Q219=75 ;2. SEITEN-LAENGE
Q240=25 ;ANZAHL SCHNITTE
Q206=150 ;VORSCHUB TIEFENZ.
Q207=500 ;VORSCHUB FRAESEN
Q209=200 ;VORSCHUB QUER
Q200=2 ;SICHERHEITS-ABST.
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
