496

9 Programmieren: Sonderfunktionen

9.4 Bearbeit

ungsebene über Pr

ojektionswink

el definier

en:

PLANE

P

R

O

JECTED

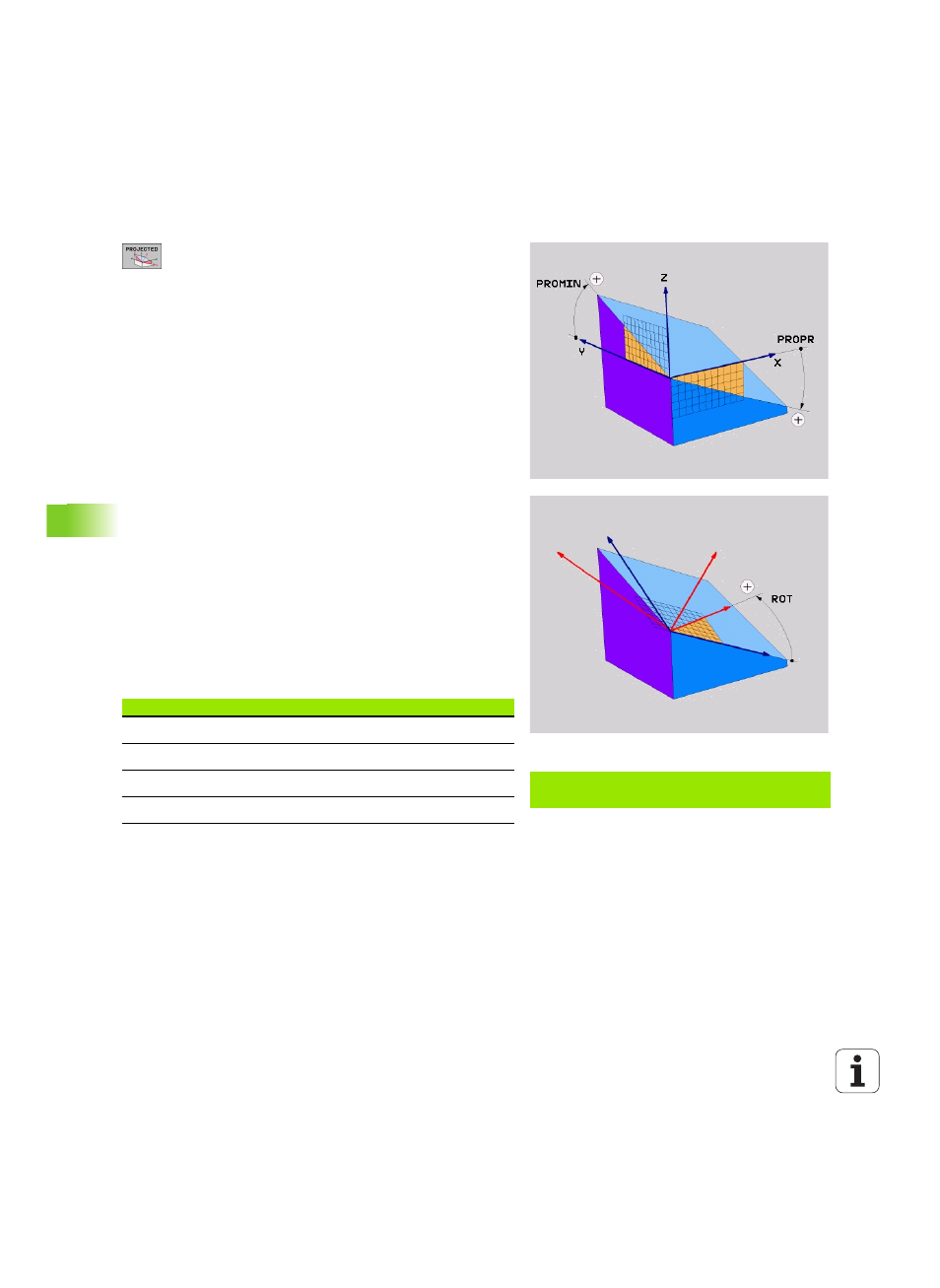

Eingabeparameter

Proj.-Winkel 1. Koordinatenebene?

: Projizierter

Winkel der geschwenkten Bearbeitungsebene in die
1. Koordinatenebene des maschinenfesten
Koordinatensystems (Z/X bei Werkzeugachse Z,
siehe Bild rechts oben). Eingabebereich von -
89.9999° bis +89.9999°. 0°-Achse ist die Hauptachse
der aktiven Bearbeitungsebene (X bei
Werkzeugachse Z, positive Richtung siehe Bild rechts
oben)

Proj.-Winkel 2. Koordinatenebene?

: Projizierter

Winkel in die 2. Koordinatenebene des
maschinenfesten Koordinatensystems (Y/Z bei
Werkzeugachse Z, siehe Bild rechts oben).
Eingabebereich von -89.9999° bis +89.9999°. 0°-
Achse ist die Nebenachse der aktiven
Bearbeitungsebene (Y bei Werkzeugachse Z)

ROT-Winkel der geschw. Ebene?

: Drehung des

geschwenkten Koordinatensystems um die
geschwenkte Werkzeug-Achse (entspricht
sinngemäß einer Rotation mit Zyklus 10 DREHUNG).
Mit dem Rotations-Winkel können Sie auf einfache
Weise die Richtung der Hauptachse der
Bearbeitungsebene (X bei Werkzeug-Achse Z, Z bei
Werkzeug-Achse Y, siehe Bild rechts Mitte)
bestimmen. Eingabebereich von 0° bis +360°

Weiter mit den Positioniereigenschaften (siehe

„Positionierverhalten der PLANE-Funktion festlegen”
auf Seite 507)

Verwendete Abkürzungen

Beispiel: NC-Satz

N50 PLANE PROJECTED PROPR+24 PROMIN+24 PRO
ROT+30 ...

Abkürzung

Bedeutung

PROJECTED

Engl. projected = projiziert

PROPR

principle plane: Hauptebene

PROMIN

minor plane: Nebenebene

PROROT

Engl. rotation: Rotation
