Übersicht
Unabhängig davon, welche PLANE-Funktion Sie verwenden um die
geschwenkte Bearbeitungsebene zu definieren, stehen folgende
Funktionen zum Positionierverhalten immer zur Verfügung:
„ Automatisches Einschwenken
„ Auswahl von alternativen Schwenkmöglichkeiten
„ Auswahl der Transformationsart
Automatisches Einschwenken:

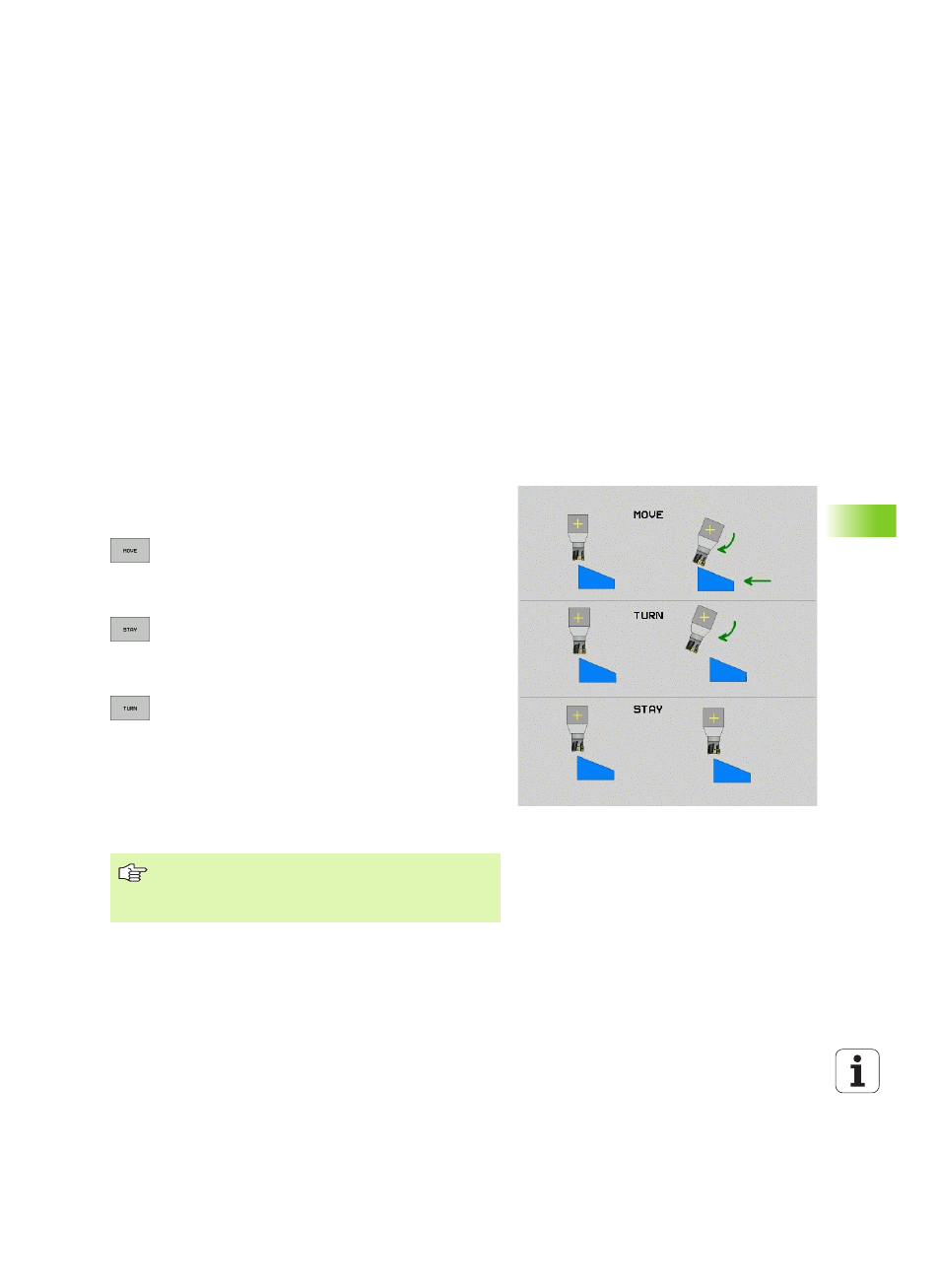

MOVE/TURN/STAY
(Eingabe zwingend erforderlich)
Nachdem Sie alle Parameter zur Ebenendefinition eingegeben haben,
müssen Sie festlegen, wie die Drehachsen auf die berechneten
Achswerte eingeschwenkt werden sollen:
 Die PLANE-Funktion soll die Drehachsen automatisch
auf die berechneten Achswerte einschwenken,
wobei sich die Relativposition zwischen Werkstück
und Werkzeug nicht verändert. Die TNC führt eine
Ausgleichsbewegung in den Linearachsen aus
 Die PLANE-Funktion soll die Drehachsen automatisch
auf die berechneten Achswerte einschwenken,
wobei nur die Drehachsen positioniert werden. Die
TNC führt keine Ausgleichsbewegung in den
Linearachsen aus
 Sie schwenken die Drehachsen in einem
nachfolgenden, separaten Positioniersatz ein
Wenn Sie die Option MOVE (PLANE-Funktion soll automatisch mit
Ausgleichsbewegung einschwenken) gewählt haben, sind noch die
zwei nachfolgend erklärten Parameter Abstand Drehpunkt von WZ-
Spitze
und Vorschub? F= zu definieren. Wenn Sie die Option TURN
(PLANE-Funktion soll automatisch ohne Ausgleichsbewegung
einschwenken) gewählt haben, ist noch der nachfolgend erklärte
Parameter Vorschub? F= zu definieren.
Wenn Sie die Funktion PLANE AXIAL in Verbindung mit STAY
verwenden, dann müssen Sie die Drehachsen in einem
separaten Positioniersatz nach der PLANE-Funktion
einschwenken.
