HEIDENHAIN iTNC 530 445
8.8 Zyklen zum Abz
e
ilen

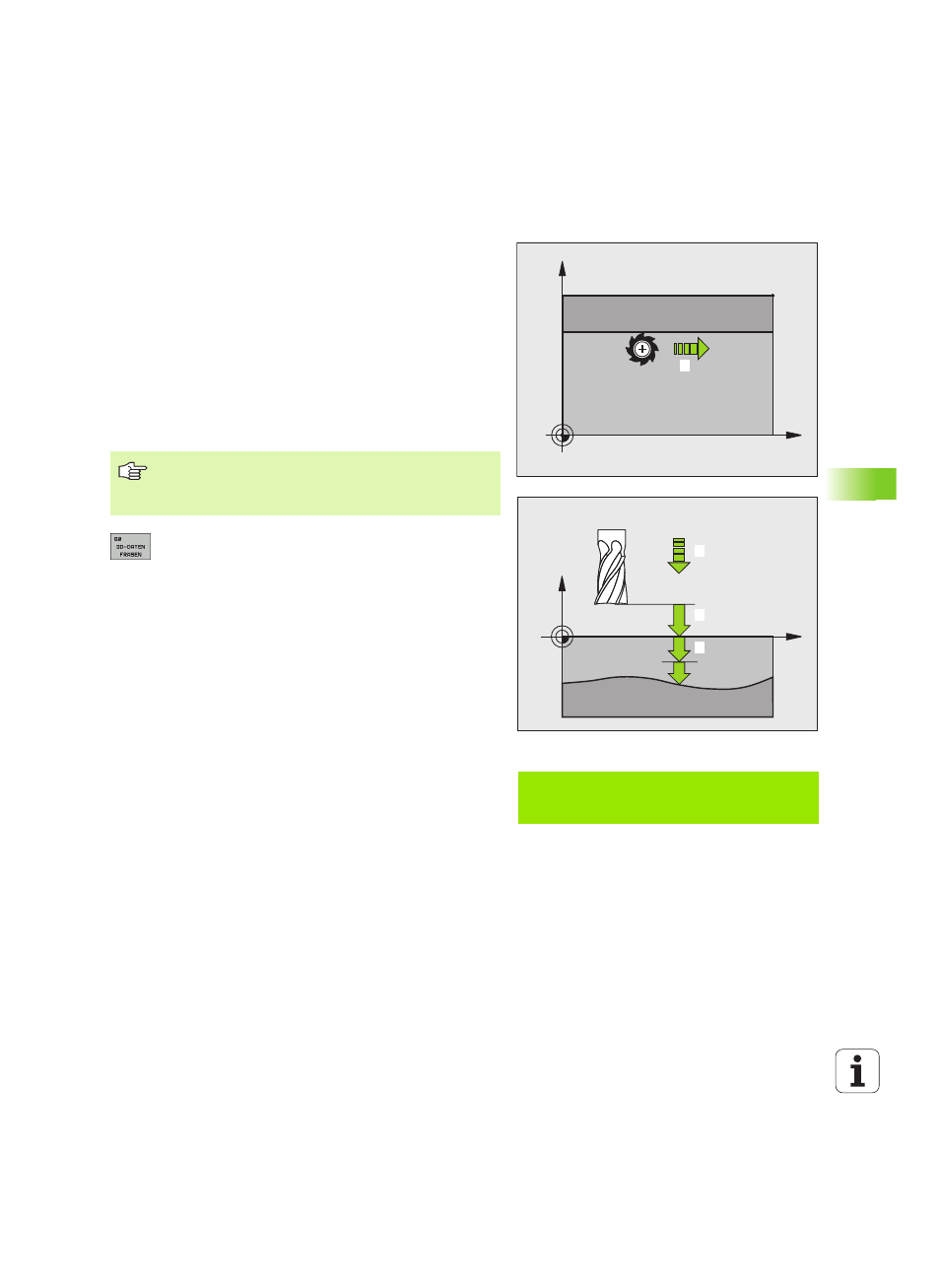

3D-DATEN ABARBEITEN (Zyklus G60)
1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen
Position aus in der Spindelachse auf Sicherheits-Abstand über den
im Zyklus programmierten MAX-Punkt
2 Anschließend fährt die TNC das Werkzeug mit Eilgang in der
Bearbeitungsebene auf den im Zyklus programmierten MIN-Punkt
3 Von dort aus fährt das Werkzeug mit Vorschub Tiefenzustellung
auf den ersten Konturpunkt
4 Anschließend arbeitet die TNC alle in der 3D-Daten-Datei
gespeicherten Punkte im Vorschub Fräsen ab; falls nötig fährt die
TNC zwischendurch auf Sicherheits-Abstand, um unbearbeitete
Bereiche zu überspringen
5 Am Ende fährt die TNC das Werkzeug mit Eilgang zurück auf den
Sicherheits-Abstand
 Datei-Name 3D-Daten : Name der Datei eingeben, in
der die zu bearbeitenden Daten gespeichert sind;
wenn die Datei nicht im aktuellen Verzeichnis steht,
kompletten Pfad eingeben
 MIN-Punkt Bereich : Minimal-Punkt (X-, Y- und Z-
Koordinate) des Bereichs, in dem gefräst werden soll
 MAX-Punkt Bereich : Maximal-Punkt (X-, Y- und Z-
Koordinate) des Bereichs, in dem gefräst werden soll
 Sicherheits-Abstand 1 (inkremental): Abstand
zwischen Werkzeugspitze und Werkstück-
Oberfläche bei Eilgang-Bewegungen
 Zustell-Tiefe 2 (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird
 Vorschub Tiefenzustellung 3 :
Verfahrgeschwindigkeit des Werkzeugs beim
Eintauchen in mm/min
 Vorschub Fräsen 4 : Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
 Zusatz-Funktion M : Optionale Eingabe einer Zusatz-
Funktion, z.B. M13
Beispiel: NC-Satz
N64 G60 P01 BSP.I P01 X+0 P02 Y+0
P03 Z-20 P04 X+100 P05 Y+100 P06 Z+0
P07 2 P08 +5 P09 100 P10 350 M13 *
4
Y
X MIN
MAX
X
Z
1
2
3
Beachten Sie vor dem Programmieren
Mit Zyklus 30 können Sie extern erstellte Klartext-Dialog-
Programme in mehreren Zustellungen abarbeiten.
