HEIDENHAIN iTNC 530 (340 49x-04) ISO programming - Handbuch (Seite 210)

210 5 Programmieren: Werkzeuge
5.3 W
e
rk
z
e
ug-K
or
re
kt
ur

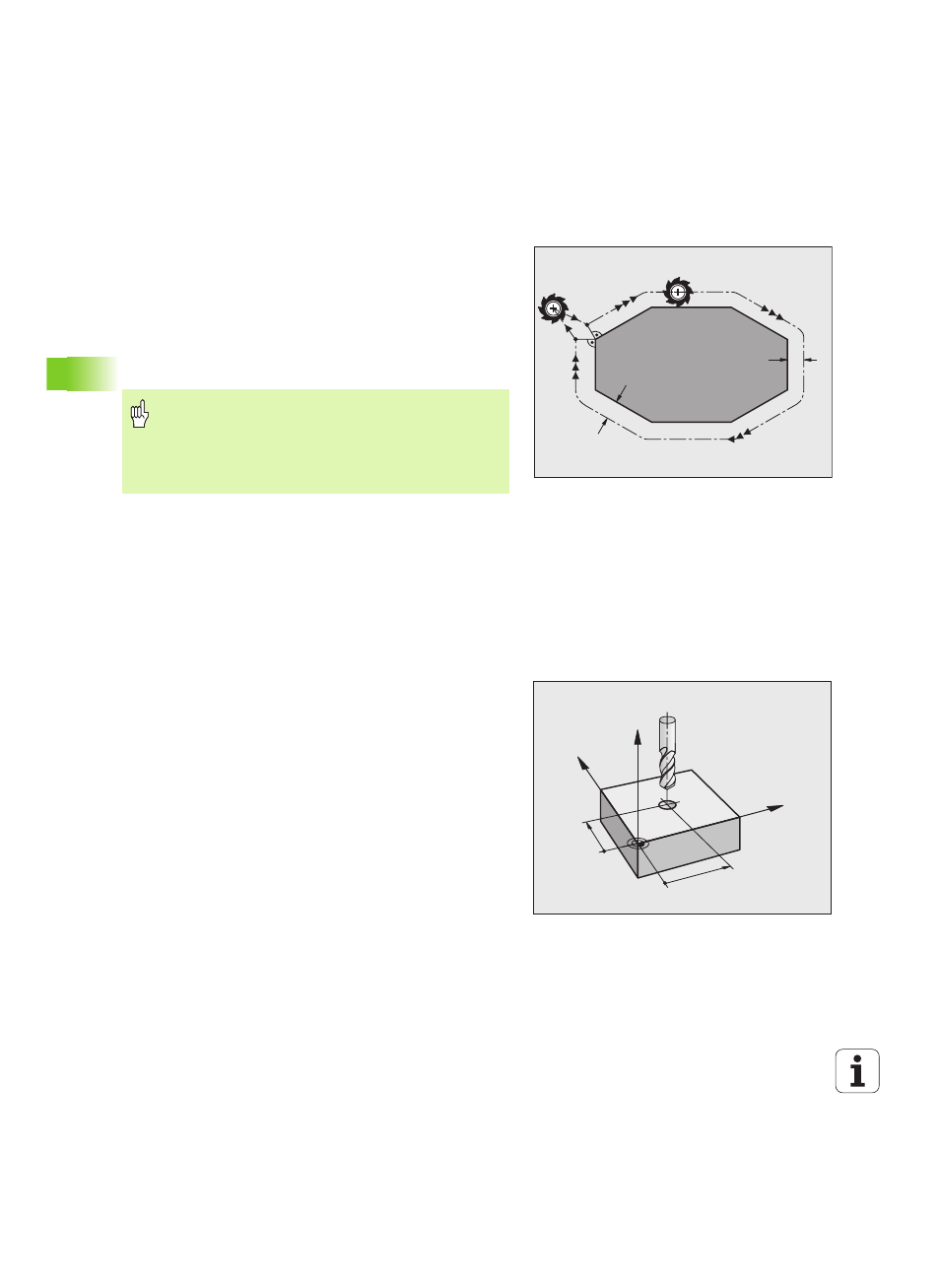

Werkzeug-Radiuskorrektur
Der Programm-Satz für eine Werkzeug-Bewegung enthält
„ RL oder RR für eine Radiuskorrektur
„ R+ oder R–, für eine Radiuskorrektur bei einer achsparallelen
Verfahrbewegung
„ R0 , wenn keine Radiuskorrektur ausgeführt werden soll
Die Radiuskorrektur wirkt, sobald ein Werkzeug aufgerufen und mit
einem Geradensatz in der Bearbeitungsebene mit RL oder RR
verfahren wird.
Bei der Radiuskorrektur werden Delta-Werte sowohl aus dem TOOL
CALL
-Satz als auch aus der Werkzeug-Tabelle berücksichtigt:
Korrekturwert = R + DR
TOOL CALL
+ DR
TAB
mit
Bahnbewegungen ohne Radiuskorrektur: G40
Das Werkzeug verfährt in der Bearbeitungsebene mit seinem
Mittelpunkt auf der programmierten Bahn, bzw. auf die
programmierten Koordinaten.
Anwendung: Bohren, Vorpositionieren.
R
R
G40
G41
Die TNC hebt die Radiuskorrektur auf, wenn Sie:
„ einen Geradensatz mit R0 programmieren
„ die Kontur mit der Funktion DEP verlassen
„ einen PGM CALL programmieren
„ ein neues Programm mit PGM MGT anwählen
R : Werkzeug-Radius R aus G99-Satz oder Werkzeug-
Tabelle
DR
TOOL CALL
: Aufmaß DR für Radius aus T-Satz (von der
Positionsanzeige nicht berücksichtigt)
DR
TAB:
Aufmaß DR für Radius aus der Werkzeug-Tabelle
Y
X
Z
X
Y
