58 1 Einführung
1
.4 Stat
us-Anz
eig
e

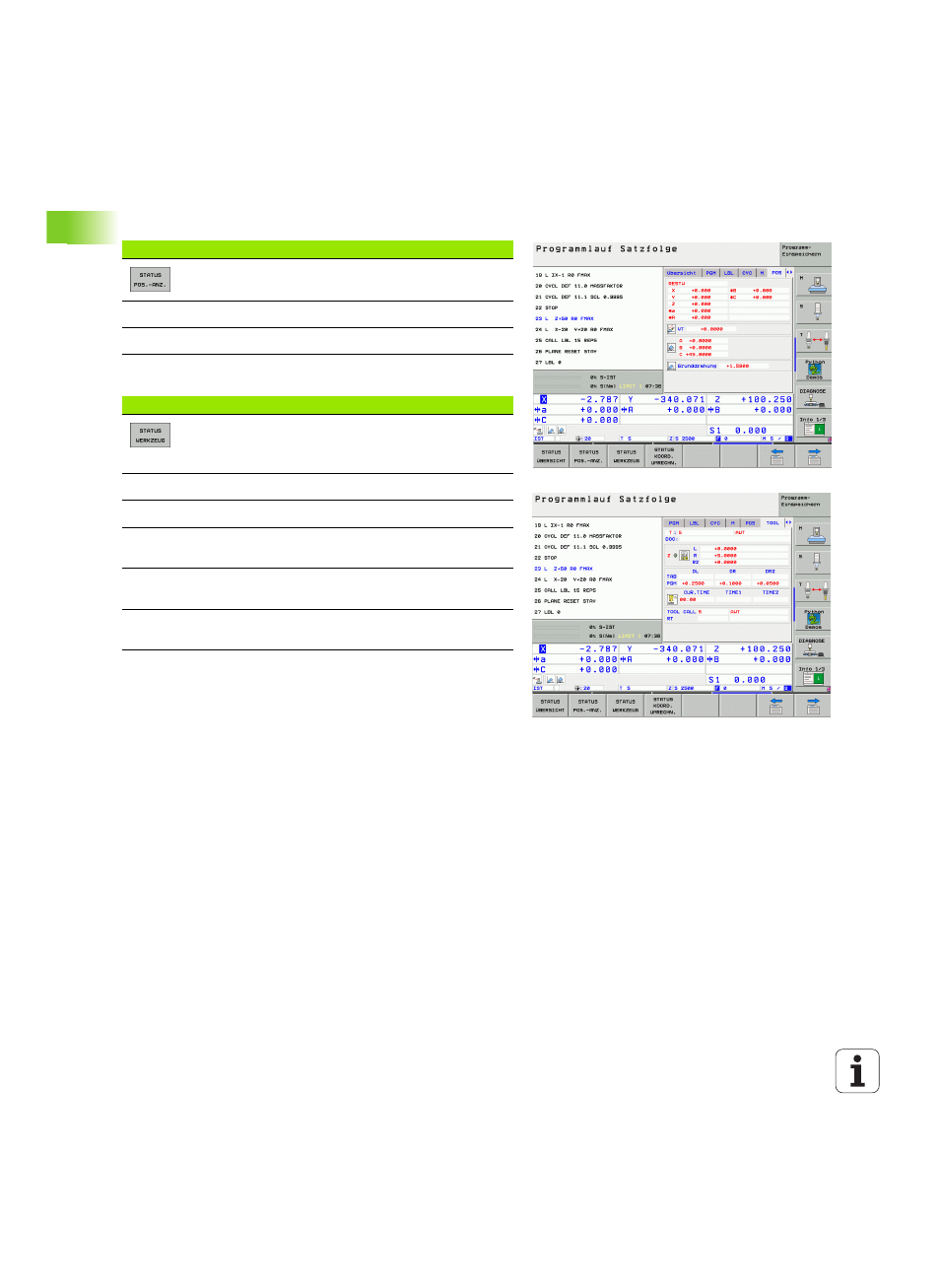

n Positionen und Koordinaten (Reiter POS)
Informationen zu den Werkzeugen (Reiter TOOL)
Softkey Bedeutung
Art der Positionsanzeige, z.B. Ist-Position
Schwenkwinkel für die Bearbeitungsebene
Winkel der Grunddrehung
Softkey Bedeutung
„ Anzeige T: Werkzeug-Nummer und -Name
„ Anzeige RT: Nummer und Name eines
Schwester-Werkzeugs
Werkzeugachse
Werkzeug-Länge und -Radien
Aufmaße (Delta-Werte) aus der der Werkzeug-
Tabelle (TAB) und dem TOOL CALL (PGM)
Standzeit, maximale Standzeit (TIME 1) und
maximale Standzeit bei TOOL CALL (TIME 2)
Anzeige des aktiven Werkzeugs und des
(nächsten) Schwester-Werkzeugs
