BEZUGSPUNKT SETZEN (Zyklus G247)

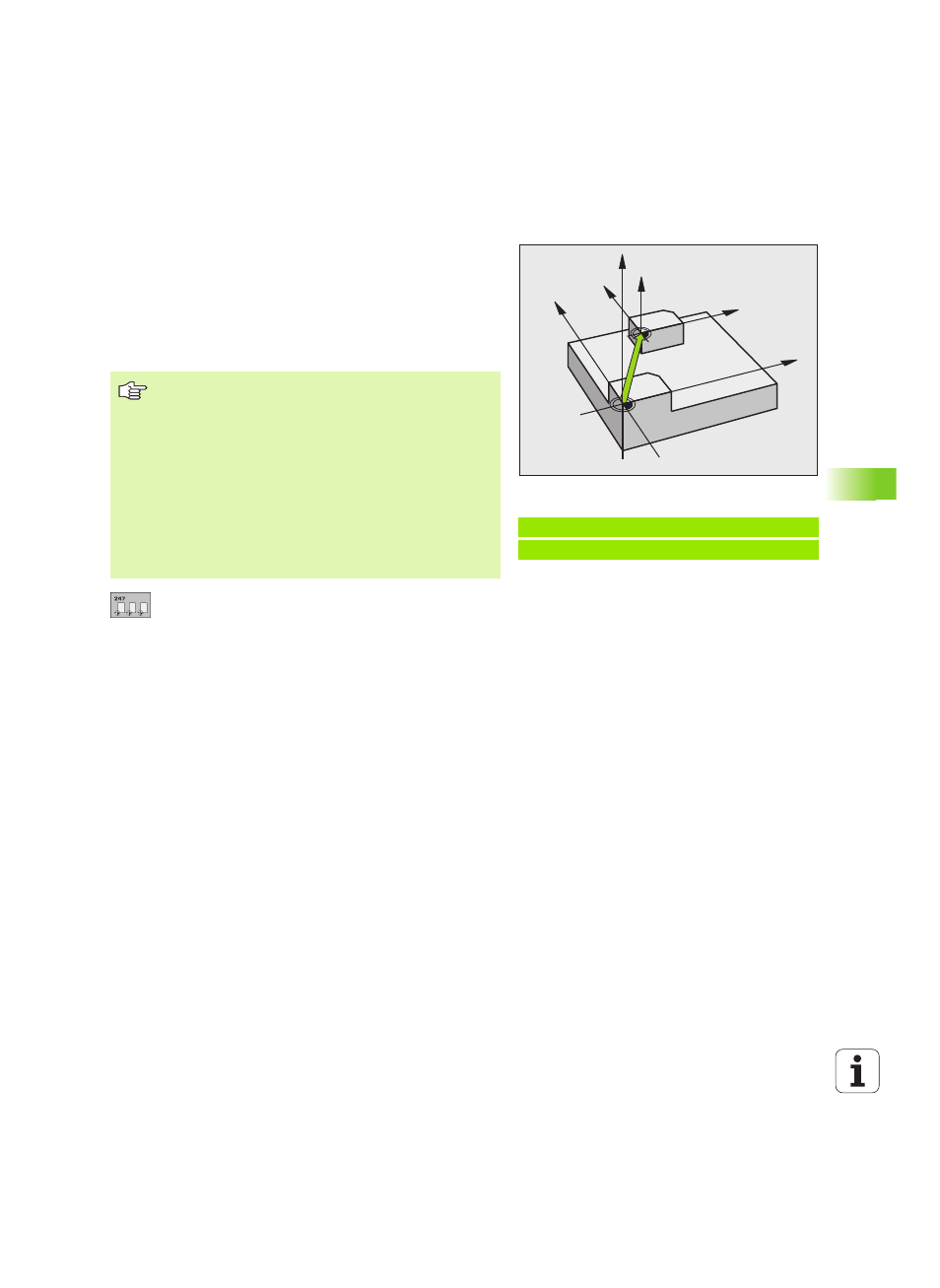

Mit dem Zyklus BEZUGSPUNKT SETZEN können Sie einen in einer
Preset-Tabelle definierten Nullpunkt als neuen Bezugspunkt
aktivieren.
Wirkung
Nach einer Zyklus-Definition BEZUGSPUNKT SETZEN beziehen sich
alle Koordinaten-Eingaben und Nullpunkt-Verschiebungen (absolute
und inkrementale) auf den neuen Preset.
Nummer für Bezugspunkt?
: Nummer des
Bezugspunktes aus der Preset-Tabelle angeben, der
aktiviert werden soll
Status-Anzeigen
In der Status-Anzeige zeigt die TNC die aktive Preset-Nummer hinter
dem Bezugspunkt-Symbol an
Beispiel: NC-Satz
N13 G247 BEZUGSPUNKT SETZEN
Q339=4
;BEZUGSPUNKT-NUMMER
Z
Z
X
X
Y
Y
Beim Aktivieren eines Bezugspunktes aus der Preset-
Tabelle, setzt die TNC eine aktive Nullpunkt-Verschiebung
zurück.
Die TNC setzt den Preset nur in den Achsen, die in der
Preset-Tabelle mit Werten definiert sind. Der Bezugspunkt
von Achsen, die mit – gekennzeichnet sind bleibt
unverändert.
Wenn Sie den Preset Nummer 0 (Zeile 0) aktivieren, dann
aktivieren Sie den Bezugspunkt, den Sie zuletzt in einer
manuellen Betriebsart gesetzt haben.
In der Betriebsart PGM-Test ist Zyklus G247 nicht
wirksam.
