HEIDENHAIN iTNC 530 439
8.7 SL
-Zyklen mit K
ont
urf
o
rm
el Konturbeschreibungs-Programm 1: Tasche A
Konturbeschreibungs-Programm 2: Tasche B

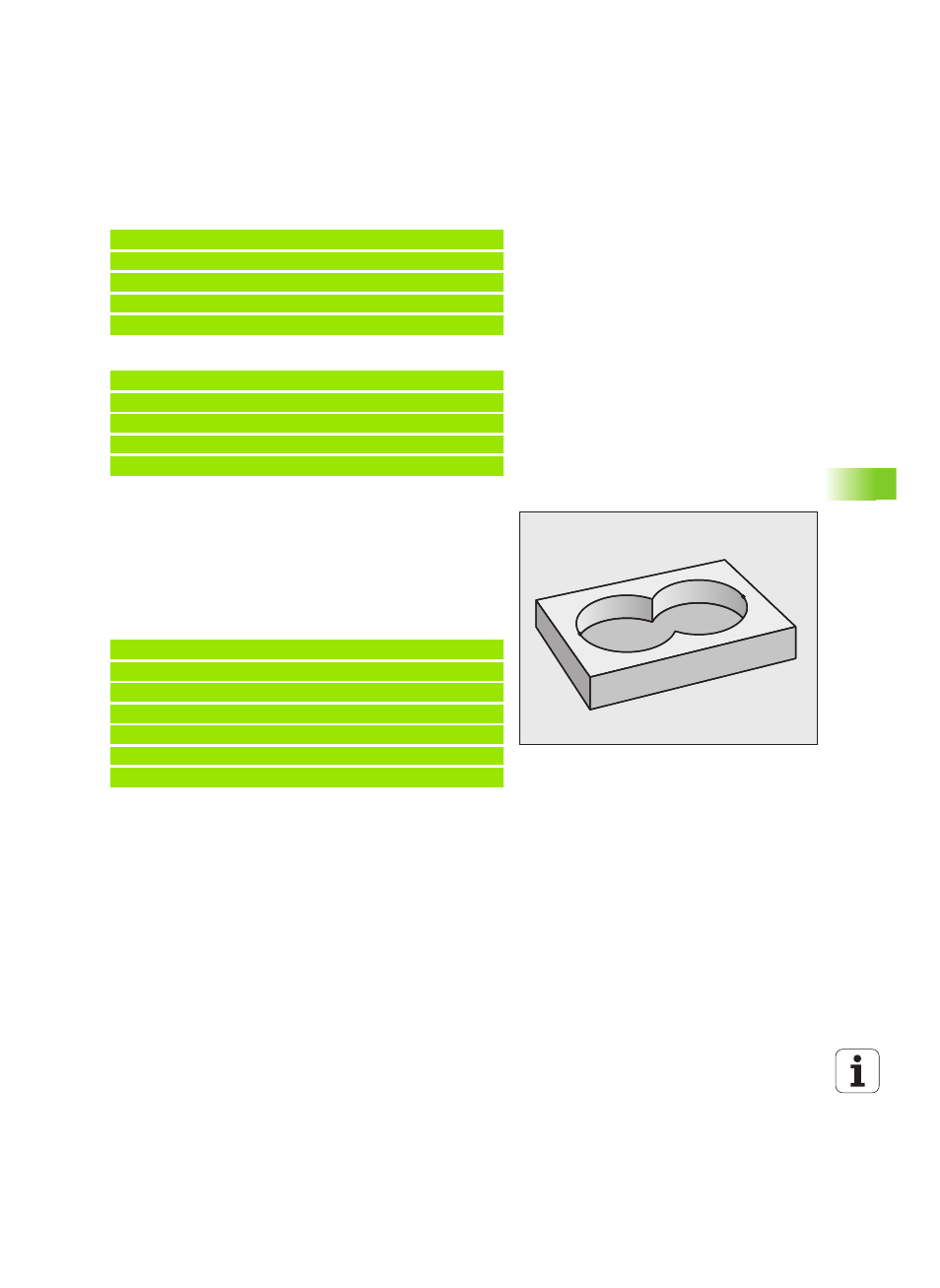

„Summen“-Fläche
Beide Teilflächen A und B inklusive der gemeinsam überdeckten
Fläche sollen bearbeitet werden:
„ Die Flächen A und B müssen in separaten Programmen ohne
Radiuskorrektur programmiert sein
„ In der Konturformel werden die Flächen A und B mit der Funktion
“vereinigt mit“ verrechnet
Konturdefinitions-Programm:
%TASCHE_A G71 *
N10 G01 X+10 Y+50 G40 *
N20 I+35 J+50 *
N30 G02 X+10 Y+50 *
N99999999 %TASCHE_A G71 *
%TASCHE_B G71 *
N10 G01 X+90 Y+50 G40 *
N20 I+65 J+50 *
N30 G02 X+90 Y+50 *
N99999999 %TASCHE_B G71 *
A
B
N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = “TASCHE_A.H“ *
N80 DECLARE CONTOUR QC2 = “TASCHE_B.H“ *
N90 QC10 = QC1 | QC2 *
N100 ...
N110 ...
