HEIDENHAIN iTNC 530 389
8.4 Zyklen zum F
räsen v
on
T
a
sc
hen, Zapf
en und Nut
e
n

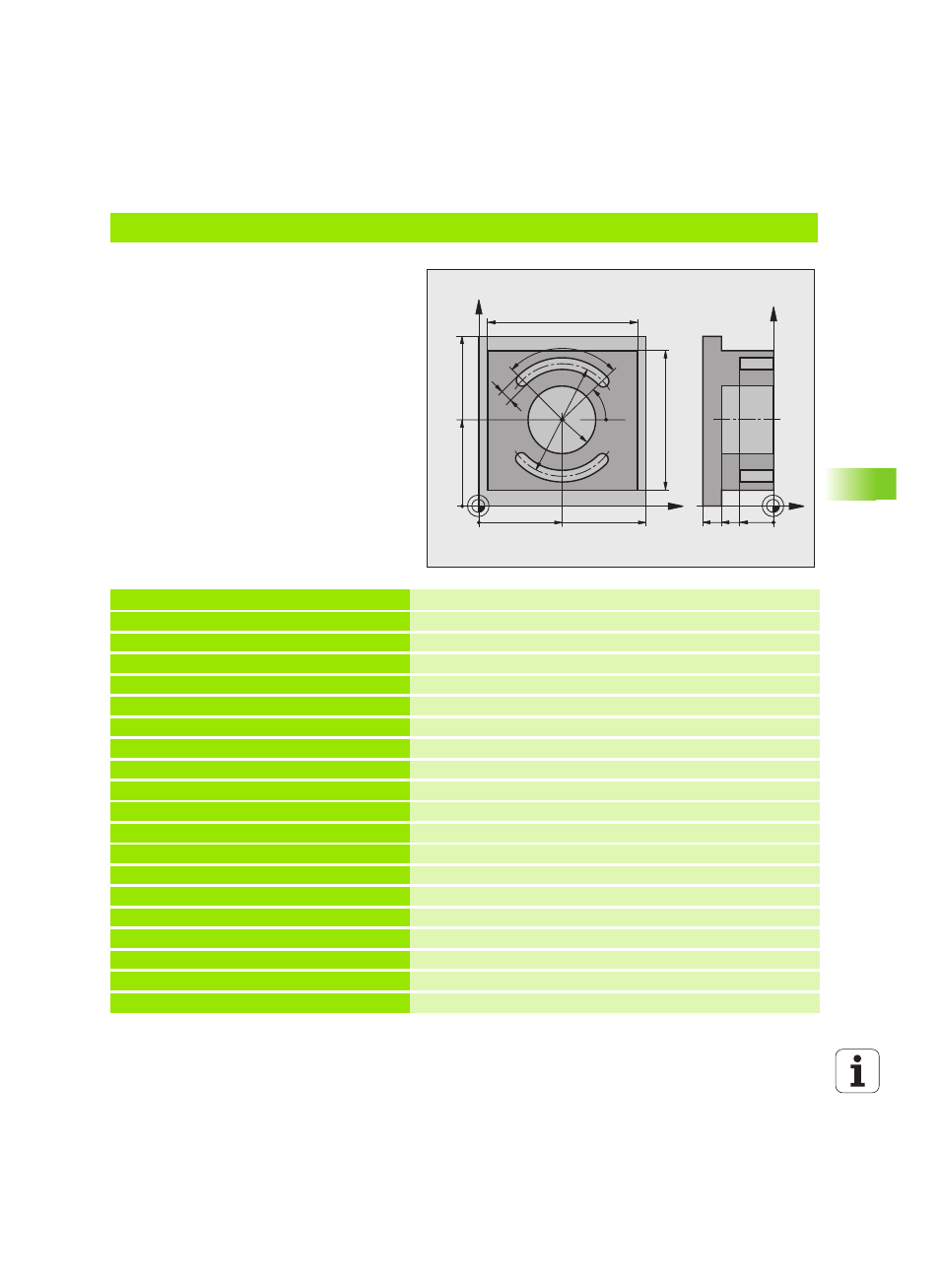

Beispiel: Tasche, Zapfen und Nuten fräsen
%C210 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Rohteil-Definition
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 * Werkzeug-Definition Schruppen/Schlichten
N40 G99 T2 L+0 R+3 * Werkzeug-Definition Nutenfräser
N50 T1 G17 S3500 * Werkzeug-Aufruf Schruppen/Schlichten
N60 G00 G40 G90 Z+250 * Werkzeug freifahren
N70 G256 RECHTECKZAPFEN Zyklus-Definition Außenbearbeitung
Q218=90 ;1. SEITEN-LAENGE
Q424=100 ;ROHTEILMASS 1
Q219=80 ;2. SEITEN-LAENGE
Q425=100 ;ROHTEILMASS 2
Q220=0 ;ECKENRADIUS
Q368=0 ;AUFMASS SEITE
Q224=0 ;DREHLAGE
Q367=0 ;ZAPFENLAGE
Q207=250 ;VORSCHUB FRAESEN
Q351=+1 ;FRAESART
Q201=-30 ;TIEFE
Q202=5 ;ZUSTELL-TIEFE
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40 -20 -30
