8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen

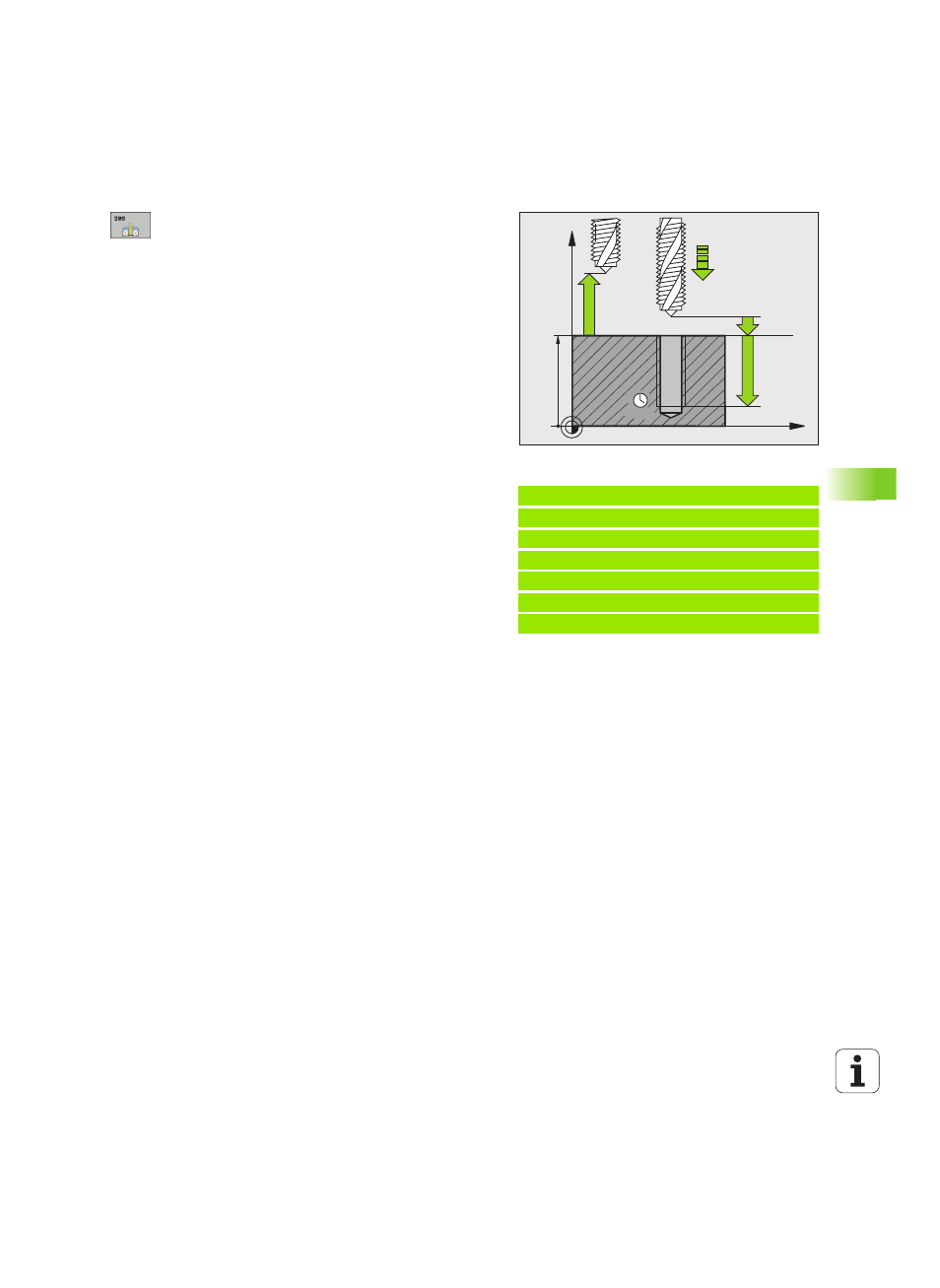

Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeugspitze (Startposition) – Werkstück-
Oberfläche; Richtwert: 4x Gewindesteigung
Bohrtiefe
Q201 (Gewindelänge, inkremental):
Abstand Werkstück-Oberfläche – Gewindeende
Vorschub F
Q206: Verfahrgeschwindigkeit des
Werkzeugs beim Gewindebohren
Verweilzeit unten
Q211: Wert zwischen 0 und
0,5 Sekunden eingeben, um ein Verkeilen des
Werkzeugs beim Rückzug zu vermeiden
Koord. Werkstück-Oberfläche
Q203 (absolut):
Koordinate Werkstück-Oberfläche
2. Sicherheits-Abstand
Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann
Vorschub ermitteln: F = S x p
Freifahren bei Programm-Unterbrechung
Wenn Sie während des Gewindebohrens die externe Stopp-Taste
drücken, zeigt die TNC einen Softkey an, mit dem Sie das Werkzeug
freifahren können.
Beispiel: NC-Sätze
N250 G206 GEWINDEBOHREN NEU
Q200=2
;SICHERHEITS-ABST.
Q201=-20
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q211=0.25
;VERWEILZEIT UNTEN
Q203=+25
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: Vorschub (mm/min)
S: Spindel-Drehzahl (U/min)
p: Gewindesteigung (mm)
